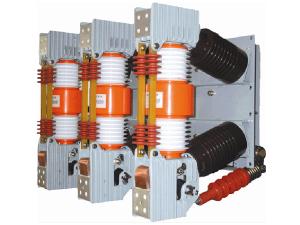

Ваккумный выключатель ZN12-24

inquiry form

Ваккумный выключатель ZN12-24 является высоковольтным оборудованием с номинальным напряжением 24kВ и номинальной частотой 50Гц для внутренней установки. Данный продукт разработан с применением технологий компании Siemens (Германия).

Особенности
1. Оборудование имеет механизм аккумулирования пружинной энергии , который может управляться как при помощи АС или DC , так и вручную.
2. Выключатели оснащены усиленной системой изоляции и целиком подходят для установки внутри помещения с уровнем загрязнений II степени.
3. Благодаря продуманной структуре, данное оборудование обладает высокими выключательными возможностями, обеспечивает широкий спектр функций, не является взрывоопасным и имеет долгий срок эксплуатации. Оборудование подходит для использования в качестве защитного и управляющего оборудования в передающих и распределительных системах на электростанциях, подстанциях и др. Оборудование подходит для выключения тока при частых перегрузах .
4. Наша продукция отвечает стандарту GB1984 AC для производства высоковольтных выключателей .

Условия эксплуатации
1. Высота: ≤ 1,000м
2. Температура окр. среды: -25℃~+40℃
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%.
4. Сейсмостойкость: ≤ 8 баллов
5. Оборудование устанавливается в местах , не содержащих взрывоопасных или легко воспламеняющихся веществ и коррозийных газов и не подверженных интенсивным вибрациям.

Технические параметры

No. Параметры Единицы Показатель
1 Номинальное напряжение KВ 24
2 Номинальный ток A 1250 1600 2000
3 Номинальный ток отключения при коротком замыкании KA 31.5
4 Ток динамической стойкости (пик) KA 80
5 Ток термичекой стойкости 4сек KA 31.5
6 Ток замыкания при коротком замыкании (максимальное значение) KA 80
7 Номинальное число отключений при коротком замыкании раз 20
8 Номинальная рабочая последовательность
O- 0.3сек-СО- 180сек-СО
9 Импульсное выдерживаемое напряжение при ударах молнии (полный период) KВ 125
10 Кратковременное выдерживаемое напряжение промышленной частоты (1мин) KВ 65
11 Время замыкания сек ≤0.09
12 Время размыкания сек ≤0.055
13 Механическая долговечность сек ≤0.09
14 Количество прерываний тока раз 10000
15 Номинальная мощность аккумулятора Вт 275
16 Номинальное напряжение аккумулятора В 110 220
17 Время аккумулирования сек ≤15
18 Номинальное напряжение замыкающего электромагнита В 110 220
19 Номинальное напряжение размыкающего электромагнита В 110 220
20 Номинальное напряжение независимого расцепителя В 110 220 AC DC
21 Номинальное напряжение выключателя нулевого напряжения В 110 220 AC DC
22 Номинальный ток максимального расцепителя тока A 5
23 Номинальный ток вспомогательного выключателя A AC 10 DC 5

Являясь специализированным производителем и поставщиком вакуумных выключателй , наша компания так же предлагает распределительные устройства с элегазовой изоляцией в металлическом корпусе, распределительные устройства с выдвижными элементами , щиты распределения питания ,высоковольтные вакуумные контакторы и др.
