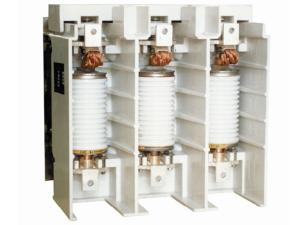

Высоковольтный вакуумный контактор JCZ9-7.2(12)/400-4 подходит для трехфазных электросистем с номинальным напряжением 7.2 или12 kВ и номинальной частотой 50 Гц. Данное оборудование используется для коммутации электродвигателей, трансформаторов, конденсаторов на электростанциях, а так же промышленных и горнодобывающих объектах. Оборудование подходит для частой и интенсивной работы.
Условия эксплуатации
1. Высота: <1,000м
2. Температура окружающей среды: -25℃~+40℃
3. Относительная влажность: средне-дневная ≤95%, средне-месячная ≤90%
4. Сейсмостойкость 8 баллов.
5. Эксплуатация оборудования может осуществляться при условиях загрязненности воздуха 2-й степени.
6. Не разрешается использовать оборудование в местах, подверженных интенсивным и продолжительным вибрациям.
7. Контакторы данной серии могут эксплуатироваться в тропических условиях с повышенной влажностью.
Технические параметры
| Параметры | Показатель | |||
| Номинальное напряжение kВ | 7.2 | 12 | ||
| Номинальный ток A | 400 | 400 | ||
| Номинальный ток отключения A | 3200 | 3200 | ||
| Номинальный ток замыкания kA | 5 | 5 | ||
| Предельный ток отключения kA | 5 | 5 | ||
| Номинальный кратковременно допустимый сквозной ток и его длительность kA;сек | 4; 4 | 4; 4 | ||
| Ток динамической стойкости и время прохождения тока kA;сек | 10; 0.3 | 10; 0.3 | ||
| Выдерживаемое напряжение промышленной частоты kВ | 32 | 42 | ||
| Импульсное выдерживаемое напряжение при ударах молнии (макс. значение) kВ | 60 | 75 | ||
| Допустимый полуволновой ток (макс.значение) kA | 50 | 50 | ||
| Время замыкания мсек | ≤ 150 | ≤ 150 | ||
| Время размыкания мсек | ≤ 60 | ≤ 80 | ||
| Количество вспомогательных контактов (пары) | 5 размыкающих; 5замыкающих | 5 размыкания; 5 замыкание | ||
| Способ фиксации | Механической блокировкой | Без блокировки | С механической блокировкой | Без блокировки |
| Механическая долговечность (раз) | 300,000 | 1,000,000 | 300,000 | 1,000,000 |
| Рабочее напряжение (В) | -220 | Ток замыкания: 4.5A; Ток размыкания: 1.7A |
-220 | Ток замыкания: 4.5A; Ток размыкания: 1.7A |
| -110 | Ток замыкания: 8.9A; Ток размыкание: 2.5A |
-110 | Ток замыкания: 8.9A; Ток размыкания: 2.5A |
|
| -220 | Ток замыкания: 3.96A; Ток размыкания: 1.6A |
-220 | Ток замыкания: 3.96A; Ток размыкания: 1.6A |
|
Наша компания является профессиональным китайским производителем и поставщиком высоковольтных вакуумных контакторов . Мы так же производим вакуумные выключатели для защиты генераторов, высоковольтные выключатели, распределительные устройства с элегазовой изоляцией в металлической коробке, устройства с элегазовой изоляцией и др.
