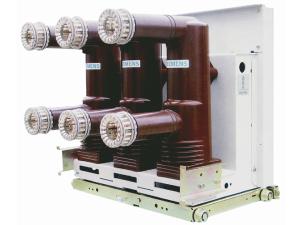

Вакуумный выключатель ZN65A-EP

inquiry form

Вакуумный выключатель ZN65A-EP является оборудованием с полюсными компонентами и эффективной системой уплотнений, разработанный на базе переключателей серии ZN65A. Для герметизации вакуумной трубы ,проводящего контура, изоляционной защиты и других компонентов используется эпоксидная смола, что позволяет избежать использования разделительных элементов и усилить устойчивость к загрязнениям и механически повреждениям.

Наши вакуумные выключатели оснащены интегрированной системой аккумулирования пружинной энергии в качестве основного рабочего механизма , которая управляется при AC, DC или вручную. Оборудование выполнено в простой структуре и отличается удобством в управлении и техническом обслуживании и долговечностью. Данная продукция может использоваться в качестве защитного и управляющего устройства для трехфазных электросистем АС с номинальным напряжением 12кВ и номинальной частотой 50 Гц на подстанциях, электростанциях , горно-добывающих объектах и др.

Условия эксплуатации
1. Высота: ≤2,000м
2. Температура окружающей среды: -25℃~+40℃
3 Относительная влажность средне-дневная≤95%, средне-месячная≤90%
4. Место использования не должно содержать взрывоопасных или легко воспламеняющихся веществ и коррозийных газов, а так же не быть подверженным интенсивным вибрациям.

Технические параметры

No. Параметры Единицы Показатель
1 Номинальное напряжение кВ 12
2 Номинальная частота Гц 50
3 Импульсное выдерживаемое напряжение при ударах молнии (пик) кВ 75 (85 для выключения 40KA)
4 Выдерживаемое напряжение промышленной частоты 1 мин кВ 42 (48 для выключения 40KA)
5 Номинальный ток A 630 1250 1250 1600 2000 2500 3150
6 Номинальный номинальный ток отключения при коротком замыкании KA 31.5 40
7 Номинальный ток замыкания при коротком замыкании KA 80 100
8 Номинальная амплитуда максимально выдерживаемого тока KA 80 100
9 Номинальный кратковременно допустимый сквозной ток KA 31.5 40
10 Номинальная длительность короткого замыкания сек 4
11 Номинальная рабочая последовательность
О -0.3сек- СО -180сек- СО
12 Число отключений при коротком замыкании раз 50
13 Номинальное напряжение размыкающего и замыкающего электромагнита В DC 110, 220
14 Ток в катушке размыкающего и замыкающего электромагнита A 1.9, 1.1
15 Номинальное напряжение аккумулятора В AC/DC 110/220
16 Номинальная мощность аккумулятора Вт 200
17 Время аккумулирования сек ≤ 15
18 Максимальный расцепитель тока A 5
19 Механическая долговечность раз 30000(20,000 для 40KA)
20 Номинальный ток отключения батереи конденсаторов A 630
21 Ток отключения зарядных кабелей A 25

Являясь китайским производителем и поставщиком вакуумных выключателей , наша компания так же предлагает выключатели в пластмассовом корпусе , низковольтные распределительные устройства с выкатными элементами, высоковольтные вакуумные контакторы и др.
