Вакуумный выключатель ZN63A-12

inquiry form

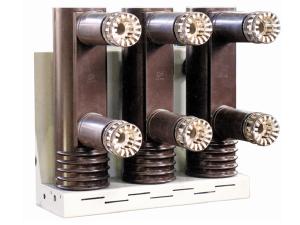

Вакуумный выключатель ZN63A-12 является высоковольтным оборудованием для внутренней установки с номинальным напряжением AC 12кВ и номинальной частотой 50Гц. Выключатели данной серии подходят для интенсивного использования в качестве защитного и управляющего устройства на различных электростанциях , промышленных и добывающих объектах и др.

Данная продукция выполнена в простой структуре и отличается надежностью в работе, удобством в установке и монтаже и долгим сроком эксплуатации. В качестве основного механизма устройство использует принцип аккумулирования пружинной энергии , который управляется при помощи АС или DC , а так же вручную. Установленная внутри независимого трехфазного изоляционного цилиндра вакуумная дугогасительная камера, менее подвержена механическим воздействиям, повреждениям и загрязнениям.

Условия эксплуатации

Температура окружающей среды Максимум: +4 0 ℃
Минимум: -25 ℃
Относительная влажность Средне-дневная влажность≤ 95%
Средне-месячная влажность≤ 90%
Средне-дневное давление насыщенного пара≤ 2.2 ×103мПа
Средне-месячное давление насыщенного пара ≤ 1.8 ×103мПа
Высота ≤1000м
Сейсмостойкость ≤8баллов
Место установки Место использования на должно содержать взрывоопасных или легко воспламеняющихся веществ и коррозийных газов, а так же не быть подверженным интенсивным вибрациям

1. Основные технические параметры

No. Параметры единицы 630-25 1250-31.5 2500-31.5 3150-40 4000-40 4000-50
1 Номинальное напряжение кВ 12
2 допустимое импульсное выдерживаемое напряжение (пик) кВ 75
3 Номинально кратковременно допустимое напряжение (1мин) кВ 42
4 Номинальная частота гц 50
5 Номинальный ток A 630 1250 2500 3150 4000 4000
6 Номинальный ток отключения при коротком замыкании KA 25 31.5 31.5 40 40 50
7 Ток замыкания при коротком замыкании KA 63 80 80 100 100 125
8 Ток электродинамической стойкости KA 63 80 80 100 100 125
9 Номинальный кратковременно допустимый сквозной ток KA 25 31.5 31.5 40 40 50
10 Номинальная рабочая последовательность
O-0.3сек-CO-180сек-CO O-180сек -CO-180сек-CO
11 Количество отключений при коротком замыкании раз 50 50 50 20 30 20
12 Номинальное количество прерываний тока раз 20000 10000
13 Номинальный ток отключения конденсаторной батареи A 630/400
14 Механическая долговечность раз 20000 10000
15 Мощность аккумулятора Вт 70
16 Время аккумулирования сек ≤ 10
17 Напряжение аккумулятора В AC/DC, 220/110
18 Номинальная длительность короткого замыкания сек 4

Замечание: При достижении номинальным током 4,000 А, необходим номинальном токе необходимо воздушное охлаждение .

2. Технические требования

No. Параметры Единицы 630-25 1250-31.5 2500-31.5 3150-40 4000-40 4000-50
1 Ход контакта мм 11±1
2 Опережающий контакт мм 3.5±0.5
3 Среднее расстояние между фазами мм 210±0.5 210±0.5 275±0.5 275±0.5 275±0.5 275±0.5
4 Неодновременность замыкания и размыкания контактов трех фаз мсек ≤ 2
5 Время дребезга контактов замыкания мсек ≤2 ≤2 ≤2 ≤3 ≤2 ≤2
6 Время размыкания мсек 20~60
7 Время замыкания мсек 35~100 35~100 35~100 30~70 30~70 30~70
8 Средняя скорость размыкания м/сек 0.8~1.3
9 Средняя скорость замыкания м/сек 0.5~0.9
10 Cопротивление токоведущего контура в каждой фазе µ Ω ≤50 ≤45 ≤25 ≤25 ≤25 ≤25

Наша компания является профессиональным производителем и поставщиком вакуумных выключателей в Китае. Мы так же предлагаем широкий ассортимент оборудования , включая высоковольтные вакуумные контакторы, распределительные устройства с элегазовой изоляцией в металлическом корпусе , низковольтные распределительные шкафы и др.
