Тип продукта

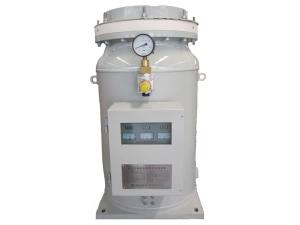

Y10WF-100/260S, Y10WF-102/266S, Y10WF-108/281S
Область применения продукта
Металооксидный ограничитель перенапряжения Y10WF-100/260S, Y10WF-102/266S, Y10WF-108/281S предназначен для защиты распределительных устройств с газовой изоляцией 110 кВ от разрушений, вызываемых воздействием окружающей среды и перенапряжением.
В соответствии с различными методами установки, ограничители перенапряжения подразделяются на ограничители с отводящей линией сверху, и с отводящей линией со стороны.
Рабочие условия
1. Место установки: внутри и вне помещений;
2. Температура окружающей среды: -30 ℃ ~ +40 ℃;
3. Солнечная радиация: Предел сильнейшего излучения составляет 1,1 кВт/м2;
4. Частота мощности переменного тока: 48 Гц ~ 62 Гц;
5. Напряжение, долгосрочно воздействующее на клеммы в ограничителе перенапряжения не должно превышать значения его постоянного рабочего напряжения;
6. Наиболее подходящей является рабочая среда, где сейсмическая интенсивность не превышает 7 градусов.
7. Другие условия должны быть согласованы с соответствующими требованиями стандарта GB7674
Основные технические параметры
Функции продукта должны полностью отвечать требованиям стандартов GB11032-2010 и IEC 60099-4 (2006). Основные технические параметры приведены в таблице 1.
| Номинальное напряжение системы кВr.m.s | Расчетное напряжение кВr.m.s | Непрерывное рабочее напряжение кВr.m.s | Номинальный ток разряда кА | Остаточное напряжение грозового импульса ≤ кВp | Промышленная частота (резистивная 1 мА) опорное напряжение ≥ кВ (пиковое / √ 2) | опорное напрядение (постоянного тока 1 мА) ≥ кВ | Незатухающий ток под напряжением Uc ≤ μAp |
| 110 | 100 | 78 | 10 | 260 | 100 | 145 | 200 |
| 110 | 102 | 79.6 | 10 | 266 | 102 | 148 | 200 |
| 110 | 108 | 84 | 10 | 281 | 108 | 157 | 200 |
Структурные характеристики и принцип работы продукта
1. В качестве сердечника металооксидного ограничителя перенапряжения используется круговой варистор из окиси металла, который имеет отличную нелинейную вольт-амперную характеристику. Компоненты продукта крепятся вплотную друг к другу благодаря применению одноколонной структуры, установленной при использовании изолирующей монтажной платы, и взрывозащитной трубы наружного использования. Корпус сердечника оснащен защитной оболочкой выравнивания распределения внутреннего потенциала и распределения электрического поля, а вся сборка заключается в оболочку. После ваккумирования, оболочка заполненяется элегазовой изоляцией SF6 для обеспечения высокой прочности изоляции. Благодаря защите, обеспечиваемой металлической оболочкой корпуса, производительность устройства не зависит от внешней среды, что гарантирует превосходные электрические свойства. Благодаря уменьшению пикового напряжения между зажимами ограничителя перенапряжения в условиях импульса тока с крутым фронтом, устройство предлагает больший диапазон защиты для элегазовых распределительных устройств с плоской вольт-секундной характеристикой.
2. Металлооксидные варисторы обладают отличной нелинейной вольт-амперной характеристикой, и характеризуются низким сопротивлением в условиях возникновения перенапряжения в электроэнергетической системе, что позволяет уменьшить напряжение в системе до ограниченного диапазона, обеспечивая этим защиту передачи мощности и оборудования преобразования. В нормальных условиях работы системы, нелинейный металлооксидный варистор обеспечивает высокое сопротивление, и ток, проходящий через разрядник, на уровне микроампер. Таким образом, обеспечивается нормальная работа энергосистемы.
3. Внешняя металлическая оболочка имеет достаточную устойчивость внутреннему давлению при возникновении аварийной ситуации. Металлический корпус обладает высокой текучестью и предлагает прекрасный эффект герметизации. Можно также установить взрывозащищенные устройства в соответствии с особенностями параметров распределительного устройства с элегазовой изоляцией или требованиями пользователей. Когда внутреннее давление увеличивается до заданного значения, активируется устройство защиты от взрывов для высвобождения внутреннего давления, что позволяет избежать несчастных случаев или неприятных последствий.
Инструкции для пользователей
1. При транспортировке, хранении и установке, продукт должен находиться в вертикальном положении. Важно обеспечить избежание внешних ударов или столкновений для защиты внутренних компонентов. При обнаружении подобного явления, необходимо тщательно проверить функциональность устройства перед использованием, чтобы избежать повреждений системы. При возникновении любых повреждений, необходим возврат продукта на фабрику.
2. При перевозках в транспортных средствах, ускорение и торможение автомобиля не должно быть больше чем тройное значение гравитационной постоянной (около 28 м/с2). Скорость не должна быть более 30 км/ч при плохом состоянии дороги.
3. При поднятии металлооксидного ограничителя перенапряжения, веревка должна висеть на крючке для избежания повреждения поверхности. Продукт должен быть в вертикальном положении при подъеме и очень аккуратно опускаться в нужном месте.
4. Продукт должен храниться в сухом, чистом цехе, не содержащем агрессивных газов или жидкости.
5. Для нормального использования, продукт должен быть заполнен элегазовой изоляцией SF6 давлением 0,4 МПа (при температуре 20 ℃). Максимальная плотность газа SF6 во время работы не должна превышать 0,5 МПа, а минимальное значение не должно падать ниже 0.35 МПа.
6. При отправке с завода и во время транспортировки, продукт должен быть заполнен газом SF6 с диапазоном давления 0.02 ~ 0.05 МПа (манометрическое давление). Для того чтобы гарантировать хорошую герметизацию продукта, продукт не может поставляться в незапечатанном виде без разрешения с завода. При установке пневматического трубопровода и индикатора плотности, в случае если пневматический трубопровод и индикатор плотности не были установлены и протестированы, пожалуйста, не открывайте клапан.
7. При необходимости подачи газа SF6 в металлооксидный ограничитель перенапряжения, индексы газа SF6 должны соответствовать требованиям стандарта GB12022.
