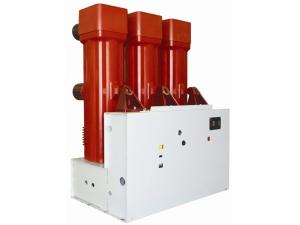

Вакуумный выключатель ZN85B-40.5/T1600/2000/31.5

inquiry form

Вакуумный выключатель ZN85B-40.5/T1600/2000/31.5 является новейшим продуктом нашей компании, который был разработан с применением передовых местных и иностранных технологий и представляет собой высоковольтный тип выключателей с номинальным напряжением 40.5 кВ и номинальной частотой 50 Гц. Благодаря высоким рабочим показателям, наши выключатели могут работать при номинальном диапазоне тока и эффективно отключать короткие замыкания по мере их возникновения. Данная продукция подходит для использования в качестве защитного и управляющего оборудования на подстанциях, электростанциях, а так же промышленных добывающих объектах. Оборудование выполняет функции защиты от перегрузок, в том числе при их частом возникновении.

Наше оборудование оснащено системой комбинированной изоляции (воздух плюс органический изоляционный материал) . Установленный внутри независимого трехфазного изоляционного цилиндра вакуумный прерыватель, не подвержен механическим воздействиям и повреждениям . Механизм управления разработан на основе общих схем и модульного проектирования ( устройство замыкания, устройство размыкания, устройство передачи и др.) и выполнен в удобной и простой структуре. Управление вакуумным прерывателем осуществляется под действием особого механизма передачи , который гарантирует четкую координированность процесса прерывания с действиями механизма управления. Данное преимущество способствует снижению мощности замыканий , увеличению скорости замыканий , снижению риска обгорания контактов и делает процесс отключения более эффективным. Наши вакуумные выключатели отличаются высокой стабильностью и надежностью при минимальном уровне создаваемого шума и вибраций.

Условия эксплуатации
1. Высота: ≤1,000м
2. Температура окружающей среды : -15℃~+40℃
3. Относительная влажность:средне-дневная≤95%, средне-месячная≤90%
4. Давление водяных паров: средне-дневное ≤2.2кПа, средне-месячное ≤1.8кПa
5. Сейсмостойкость: <8баллов
6. Окружающий воздух не должен содержать в высоких количествах пыль, дым, коррозийные или воспламеняющиеся вещества, водяные пары или соленые испарения.

Технические параметры

Параметры Единицы Показатель
Номинальное напряжение KВ 40.5
Номинальный ток A 1600 2000
Номинальный уровень изоляции

Промышленная частота Импульс
Прерывание KВ 95 185
Фаза-фаза KВ 95 185
Фаза-земля KВ 95 185
Вспомогательный контур KВ 2
Номинальная частота Гц 50
Номинальный ток отключения при коротком замыкании KA 31.5
Номинальный ток электродинамической стойкости KA 80
Номинальный кратковременно допустимый сквозной ток KA 31.5
Ток замыкания при коротком замыкании KA 80
Номинальная длительность короткого замыкания сек 4
Число отключений при коротком замыкании раз 20
Количество отключений зарядных токов A 50
Номинальная рабочая последовательность O-0.3сек-CO-180сек-CO
Механическая долговечность раз 10,000
Время замыкания мсек 45-75 (58±8)
Время размыкания мсек 35-75 (43±5)
Номинальная мощность аккумулятора Вт 200
Время аккумулирования сек ≤10
Номинальное рабочее напряжение Замыкающий контур В DC 220/110
Размыкающий контур В DC 220/110
аккумулятор В DC/AC 220
Ток вспомогательного контура Замыкающий контур A 0.89/1.91

Замечания : 1. Время замыкания и размыкания подсчитано при максимальном и минимальном напряжении. В скобках указаны показатели при номинальном напряжении.
2. Пожалуйста, ознакомьтесь с сертификатом соответствия для получения более детальной информации о параметрах.

Являясь опытным китайским производителем и поставщиком вакуумных выключателей , компания  BBE так же предлагает низковольтные распределительные устройства со стационарными ячейками, высоковольтные вакуумные контактолры, вакуумные выключатели для защиты генераторов, распределительные устройства с выдвижными элементами и др.
