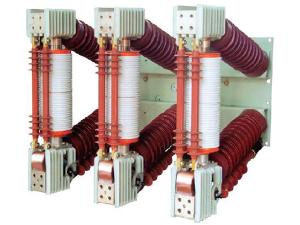

Вакуумный выключатель ZN65A-40.5/T2000-31.5 является высоковольтным электрическим устройством с номинальным напряжением АС 40.5 кВ и номинальной частотой 50 Гц. Основная особенность данного устройства заключается в его механической долговечности ( 120, 000 раз). Оборудование может использоваться в качестве защитного и управляющего устройства в распределительных и передающих системах и подстанциях на промышленных и горнодобывающих объектах. Наши выключатели пользуются особым спросом в металлургической, сталелитейной и других областях промышленности для частых и эффективных операций.
Данный продукт выполнен в простой конструкции с применением механизма аккумулирования пружинной энергии , который может управляться как электрически (АС или DC) так и вручную. Наше оборудование удобно в техническом обслуживании и не представляет опасность воспламенения.
При разработке структуры оборудования, выборе его компонентов и покрытий, наша компания руководствуется самыми строгими техническими расчетами. Соединение вакуумной трубы выполнено в сферической форме , что уравновешивает силу , воздействующую на вакуумную камеру. Поверхность вилки кабеля и другие компоненты произведены с использованием специальных технологий, гарантирующих их износостойкость. Механическая долговечность вакуумных выключателей ZN65A-40.5/T2000-31.5 достигает 120,000 раз. Благодаря данным преимуществам, наша продукция находится в списке выключателей местного производства с самым долгим эксплуатационным сроком.
Условия эксплуатации
1. Высота: ≤1,000м
2. Температура окр. среды: -15℃~+40℃
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%
4. Сейсмостойкость: <8баллов
5. Место установки не должно содержать взрывоопасных или легко воспламеняющихся веществ и коррозийных газов, а так же не быть подверженным интенсивным вибрациям.
Технические параметры
| Параметры | Показатель |
| Номинальное напряжение кВ | 40.5 |
| Импульсное выдерживаемое напряжение при ударах молнии (Пик) кВ | 185 |
| Выдерживаемое напряжение промышленной частоты кВ | 95 |
| Номинальная частота Гц | 50 |
| Номинальный ток A | 2000 |
| Номинальный ток отключения при коротком замыкании кА | 31.5 |
| Номинальный кратковременно допустимый сквозной ток кА | 31.5 |
| Ток электродинамической стойкости кA | 80 |
| Номианльная длительность короткого замыкания сек | 4 |
| Количество отключений при коротком замыкании мсек | ≤90 |
| Номинальный ток замыкания при коротком замыкании кA | 80 |
| Номинальная рабочая последовательность | О-0.3сек-СО-180сек-СО |
| Время замыкания мсек | 50~80 |
| Время размыкания мсек | 40~85 |
| Количество отключений при коротком замыкании | 20 |
| Механическая долговечность (раз) | 120,000 |
| Номинальный ток отключения батареи конденсаторов A | 630 |
| Номинальная мощность аккумулятора Вт | 275 |
| Номинальное напряжение аккумулятора В | 220, 110 |
| Время аккумулирования сек | ≤15 |
| Номинальное напряжение замыкающего и размыкающего электромагнита В | 220, 110 |
| Номинальное напряжение выключателя нулевого напряжения В | 220, 110 |
| Номинальный ток максимального расцепителя тока А | 5 |
| Номинальный ток вспомогательного выключателя | AC 10 DC 5 |
Компания BBE является опытным производителем и поставщиком вакуумных выключателей в Китае. Помимо вакуумных выключателей для внутренней установки, мы так же предлагаем высоковольтные выключатели, распределительные устройства с выкатными элементами, высоковольтные вакуумные контакторы и др.
