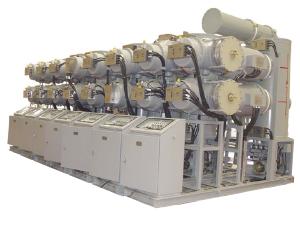

Компактное устройство для элегазавой изоляции ZF4B-126/T с механизмом управления разработано и произведено на основе нашего 20-летнего опыта создания оборудования данного направления в Китае. Современные технологии и строгий контроль качества гарантируют высокую степень безопасности и надежности данного оборудования. Данная модель ZF4B-126/T так же является лидирующим оборудованием на домашнем рынке.
Особенности
1. Устройство для элегазавой изоляции ZF4B-126/T выполнено в простой структуре и отличается компактностью размеров и легким весом. Основная токопроводящая шина расположена в передней части устройства . Выключатель и заземляющий переключатель расположены по обеим сторонам. Каждый компонент разработан с учетом особенностей электростанций и отличается высокой степенью надежности . Ширина пространства оборудования составляет 800 мм, а вес варьируется от 3 до 7 тонн. Вся установка выполнена в корпусе с алюминиевой обшивкой , размер оборудования : 5000 (дл)×1000 (шир)×3200 (выс).
2. Данный продукт отличается высокой надёжностью и долговечностью и не требует частого технического обслуживания. Благодаря используемым принципам гашения дуги при помощи собственной энергии и пружинный механизм, данное оборудование имеет механический рабочий срок до 10,000 раз и коммутационную износостойкость 20 раз. Большинство основных и второстепенных компонентов являются продуктами импортного производства , что обеспечивает качество исполнения данного оборудования.
3. Наша распределительная аппаратура обладает превосходными изоляционными способностями. Все его компоненты разработаны в оптимальной структуре , как например три электрода, выполненные в треугольной конструкции. Изоляция оборудования разработана в соответствии с классом изоляции 145KВ с относительно большим расчетным запасом. Напряжение промышленной частоты составляет 320KВ , а напряжение грозового импульса - 750KВ. При нулевом относительном давлении выдерживаемое напряжение промышленной частоты достигает 170KВ. Относительно большой гарантийный резерв обеспечивает надежность изоляции.
4. Наше оборудование проходит все необходимые тестирования , включая тестирования заземления. Тестирования проходят при 145KВ. Благодаря технологиям гашения дуги при помощи собственной энергии, дугогасительная камера имеет превосходные возможности гашения тока повреждения с минимальным переключающимся током. Наша компания является первым производителем данного оборудования, которой удалось добиться максимального показателя отключающей способности оборудования при 50KA .
5. Механизм оперирования выключателей , является усовершенствованной формой пружинного механизма , специально разработанной для данного оборудования. Даже после десяти лет непрерывного использования, данный механизм остается по-прежнему надежным и эффективным. Механический срок службы составляет 10,000 раз. Система обеспечения сжатым воздухом в данном оборудовании отсутствует, что избавляет от необходимости в гидравлическом масле и газе и обеспечивает безопасную и надежную работу установки.
6. Принципиально новая оптимизированная конструкция позволяет значительно сократить количество уплотнительных спаек. Система элегаза SF6 оснащена распределительной системой контроля . Трубопроводное устройство отсутствует. Самоуплотняющиеся соединения нового типа и монитор отображающий плотность элегаза позволяют свести к минимуму годовой объем газовых утечек ( около 0.5% в год).
7. Распределительное устройство с элегазовой изоляцией в металлическом корпусе ZF4B-126/T обладает легко адаптируемой структурой , что делает тестирования на месте установки удобными и простыми. Оборудование оснащено четырехпроводными компонентами, которые целиком отвечают требованиям к работе шины, изоляции и заземления. Благодаря изоляционному заземлению , тестирования и детектирование стало более удобным и эффективным.
| Параметр | Единица | Технические параметры | |
| Размещение | Снаружи и внутри | ||
| Высота | м | ≤4000 | |
| Температура окружающей среды | ℃ | -45 ~ + 40 | |
| Относительная влажность | % | Средне- дневная≤95%, средне- месячная≤90%; | |
| Солнечное излучение | W/см2 | 0.1 | |
| Скорость ветра | м/сек | ≤ 35 | |
| Сейсмостойкость | Степень | Горизонтально: 0.4G; Вертикально: 0.2G | |
| Структура | Три фазы в корпусе | ||
| Ширина установки | м | 1 | |
| Вес установки | т | 3~7 | |
| Устанавливающий подъемный кран | Вес | т | 2~3 |
| высота | м | >6 | |
| Требования для входа | Высота | м | >4 |
| Ширина | м | >3 | |
| Параметры | Единицы | Технические параметры | ||
| Номинальное напряжение | KВ | 126 | 145 | |
| Номинальный ток | A | 1250/1600/2000/2500/3150 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток отключения при коротком замыкании | KA | 50 | 40 | 40 |
| Время устойчивости к короткому замыканию | s | 3 | 4 | 4 |
| Амплитуда максимального выдерживаемого тока | KA | 125 | 100 | 100 |
| Выдерживаемое напряжение промышленной частоты (1 мин) | KV | 230 | 275 | |
| Номинальное импульсное выдерживаемое напряжение при ударах молнии (пик) | KV | 550 | 650 | |
| Выдерживаемое напряжение промышленной частоты SF6 при нулевом давлении | KV | 95 | 109 | |
| Номинальное давление газа SF6 (20 ℃ ) | MPa | Выключатель: 0.6 | ||
| Три фазыVT: 0.5 | ||||
| Другие: 0.4 | ||||
| Годовой объем SF6-газовых утечек | % | ≤0.5 | ||
| Влагосодержание газа SF6 | PPM(V/V) | Выключатель: ≤150 ;другие: ≤250 | ||
Наша компания является опытным производителем и поставщиком распределительных устройств с элегазовой изоляцией в металлическом корпусе в Китае. Мы так же предлагаем распределительные устройства с выкатными элементами, низковольтные распределительные шкафы, вакуумные выключатели и др.
