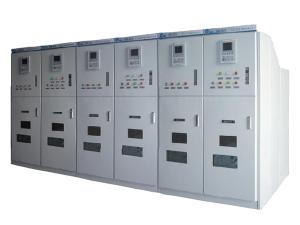

Распределительное устройство с элегазовой изоляцией ящичного типа XGN-40.5 используется для приема и распределения электричества в трехфазных одношинных системах АС с номинальным напряжением 40.5кВ и частотой 50гРц. Оборудование так же выполняет управление, мониторинг, защитные, измерительные и коммутационные функции как при нормальной работе , так и при неисправной работе энергетических систем. Данное оборудование используется в энергетических системах, на электростанциях и подстанциях, промышленных и добывающих объектах, станциях метро, узкоколейных железных дорогах железных путях на возвышенностях и др. Являясь оборудованием, обеспечивающим бесперебойную эксплуатацию и практически не требующим технического обслуживания, установка идеально подходит для использования в суровых условиях с повышенной влажностью и высоким уровнем загрязнений.
Технические параметры
| Параметры | Единицы | Показатель | ||
| Номинальный ток | A | 630, 1250, 1600, 2000 | ||
| Номинальное напряжение | кВ | 40.5 | ||
| Номинальная частота | гРц | 50 | ||
| Ток электродинамической стойкости (Пик) | kA | 80 | ||
| Номинальный ток короткого замыкания (Пик) | ||||
| Номинальный ток отключения при коротком замыкании (допустимое значение) | kA | 31.5 | ||
| Номинальный кратковременно допустимый сквозной ток (допустимое значение) | ||||
| Номинальная длительность короткого замыкания | с | 4 | ||
| Уровень изоляции | Импульсное выдерживаемое напряжение при ударах молнии (Пик) | Фаза-земля, фаза-фаза | кВ | 185 |
| 215 | ||||
| Выдерживаемое напряжение промышленной частоты 1 мин(допустимое значение) | Фаза-земля, фаза-фаза | 95 | ||
| Изолирующее отключение | 118 | |||
| Вспомогательный предохранитель | Номинальное напряжение | В | DC: 110, 220 | |
| AC: 110, 220 | ||||
| Выдерживаемое напряжение промышленной частоты 1 мин | 2000 | |||
| Номинальное давление элегаза SF6 при 20℃ | MПa | 0.04 | ||
| Макс.давление элегаза SF6 при 20 ℃ | MПa | 0.06 | ||
| Чрезмерно повышенное давление элегаза SF6 при 20 ℃ | MПa | 0.02 | ||
| Годовой объем утечки элегаза | |
≤0.5% | ||
| Механическая долговечность изоляционного переключателя | раз | 2000 | ||
| Механическая долговечность заземляющего переключателя | раз | 2000 | ||
| Габариты (шир×глуб×выс) | мм | 600×1400×1880 | ||
| Класс защиты | Корпус: IP4X | |||
| газовая камера: IP65 | ||||
Условия эксплуатации
1. Оборудование устанавливается в местах, не содержащих взрывоопасных или коррозийных химических соединений , а так же интенсивных вибраций .
2. Температура окружающей среды: -25 ℃~+40℃.
3. Высота не более 3,000 метров.
4. Относительная влажность: средне-дневная не более 95%
средне-месячная не более 90%
5. Амплитуда электромагнитных помех во вспомогательной системы не более 1.6 кВ.
6. Сейсмостойкость: не более 8 баллов.
Замечание : Если условия эксплуатации оборудования не соответствуют требованиям, изложенным выше, рекомендуется обратиться к производителю за консультацией.
китайским производителем и поставщиком распределительных устройств с элегазовой изоляцией в металлической коробке. Мы так же предлагаем вакуумные выключатели для наружной установки, низковольтные выключатели, распределительные устройства в металлическом корпусе и др.
