Поскольку, из-за недостатка отечественной продукции данного направления, на протяжении долгого времени система электропередачи в стране была вынуждена использовать импортированное выключательное оборудование, наша компания 1998 году разработала вакуумные выключатели ZN65A-12/T4000-63 . В основу разработки легли технологии компании Siemens (Германия) , импортированные в 1983 году. Данная продукция имеет показатель номинального тока (4,000A) и высокие отключательные способности (63kA).
Особенности
1. Выключатели данного типа являются трехфазным высоковольтным устройством Ас 50 Гц с номинальной частотой 12 кВ для установки внутри помещения. Указанные технические параметры целиком соответствуют высоким международным стандартам и позволяют нашему оборудованию занимать лидирующие позиции среди отечественного оборудования данного направления.
2. Наше Оборудование одобрено Министерством Машиностроения и Министерством Энергетики в августе 1998г.
3. Оборудование может быть оснащено дугогасительной камерой от немецкой компании Siemens или китайской компании 777 Factory.
4. Оборудование имеет механизм аккумулирования пружинной энергии , который может управляться как электрически (АС или DC) так и вручную.
5. Благодаря продуманной структуре, данное оборудование обладает высокими выключательными возможностями, обеспечивает широкий спектр функций, не представляет взрывной опасности и имеет долгий срок эксплуатации. Наши выключатели подходят для использования в качестве защитного и управляющего оборудования на электростанциях, крупномасштабных подстанциях, промышленных и добывающих объектах с высоким потреблением электроэнергии.
6. Выключатели оснащены эффективной системой изоляции и целиком подходят для установки внутри помещения с уровнем загрязнений II степени.
7. Наша продукция отвечает стандарту GB1984 AC для производства высоковольтных выключателей .
Условия эксплуатации
1. Высота: <2,000м
2. Температура окр. среды: -15℃~+40℃ (-40℃)
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%.
4. Сейсмостойкость: <8баллов
5. Оборудование устанавливается в местах , не содержащих взрывоопасных или легко воспламеняющихся веществ и коррозийных газов и не подверженных интенсивным вибрациям.
Замечание: Если температура окружающей составляет -40℃, необходимо сообщить об этом производителю во время составления заказа.
Технические параметры
| Параметры | Единицы | Показатель | ||
| Номинальное напряжение | kВ | 12 | ||
| Номинальный ток | A | 4000 | ||
| Номинальный ток отключения при коротком замыкании | kA | 50 | 63 | |
| Номинальный ток электродинамической стойкости | kA | 125 | 160 | |
| Номинальный кратковременно допустимый сквозной ток | kA | 50 | 63 | |
| Номинальный ток замыкания при коротком замыкании (Пик) | kA | 125 | 160 | |
| Номинальная длительность короткого замыкания | сек | 3 | ||
| Количество отключений при коротком замыкании | раз | 8, 20 | ||
| Номинальная рабочая последовательность | |
О-180сек-СО- 180сек -СО | ||
| Номинальная частота | Гц | 50 | ||
| Импульсное выдерживаемое напряжение при ударах молнии (макс. значение) | Фаза-фаза, фаза-земля | kВ | 75 | |
| Отключение вакуума | kВ | 85 | ||
| Выдерживаемое напряжение промышленной частоты 1 мин | Фаза-фаза, фаза-земля | kВ | 42 | |
| Отключение вакуума | kВ | 48 | ||
| Время замыкания | мсек | 45-75 | ||
| Время размыкания | мсек | 30-60 | ||
| Время отключения | мсек | 50-80 | ||
| Механическая долговечность | раз | 10000 | ||
| Номинальная мощность аккумулятора | Вт | 275 | ||
| Номинальное напряжение аккумулятора | В | ~110 220 AC DC | ||
| Время аккумулирования | сек | ≤ 15 | ||
| Номинальное напряжение замыкающего и размыкающего магнита | В | DC 110, 220 | ||
| Номинальный ток замыкающего и размыкающего магнита | A | 1.91 0.89 | ||
| Номинальное напряжение выключателя нулевого напряжения | В | ~110 220 AC DC | ||
| Номинальный ток максимального расцепителя тока | A | 5 | ||
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 | ||
Наша компания является специализированным производителем и поставщиком вакуумных выключателей в Китае. Мы так же предлагаем вакуумные выключатели для наружной установки , распределительные устройства с выкатными элементами , распределительные устройства с элегазовой изоляцией в металлическом корпусе, и др.
Контекстные слова
Электрические выключатели с пружинным аккумулированием энергии | Высоковольтные вакуумные выключатели
English
Español
Русский

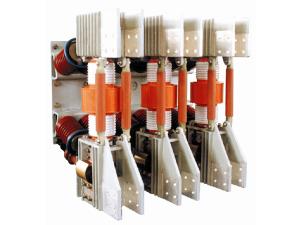

Вакуумный выключатель ZN65A-12/T4000-63
