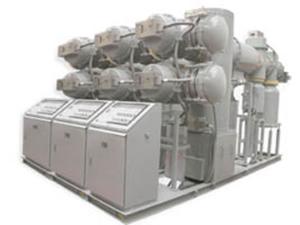

Распределительное устройство с элегазовой изоляцией ZFW31-126 является разрабатываемым продуктом нашего завода, которое подходит для систем передачи и преобразования энергии.
Особенности

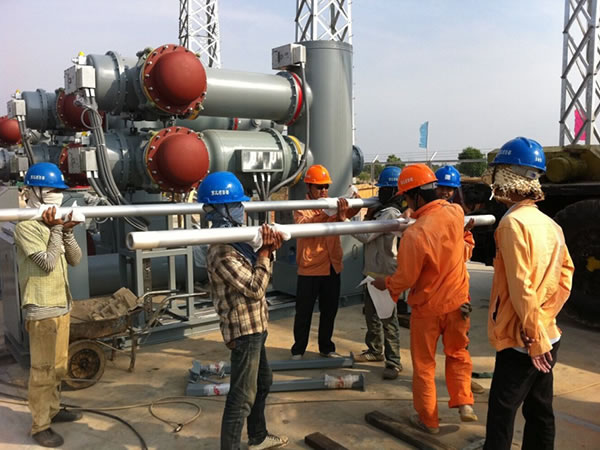

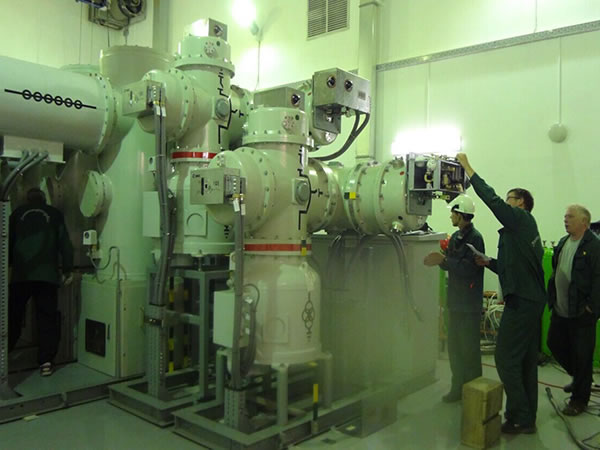

1. Что касается электрических свойств, этот продукт разработан с напряжением 145кВ. Он может пройти тестирование заземления различных фазов. Данное оборудование входит в эксплуатации несколько лет в России, Камбодже, Индонезии, Малайзии и других странах.
2. Самостоятельно огнетушитель дуги может выполнять ток отключения при коротком замыкании и низкий ток, который имеет высокую способность коммутации. Полная отключающая способность достигнует 50KA. Мы являемся одним из немногих поставщиков GIS, реализующие отключающая способность 50KA.
3. Распределительное устройство с элегазовой изоляцией может работать нормально как и снаружи, так и внутри на высоте менее 1000м и диапазон температуры 25 до +40℃. Оно может выдержать землетрясение 9-ого класса, что обеспечить высокий уровень надежности.
4. Данный продукт может удовлетворить различные структурные требования благодаря своей стандартной модульной конструкции.
5. Автоматический выключатель работает с оптимизированным пружинным механизмом, что позволяет механический срок службы до 10000 раз. Все части являются электрическими и пружинными механизмами, каторые заменяют сжатую систему подачи воздуха и не нуждаются в каких-либо гидравлического масла. Таким образом, они действительно надежны в эксплуатации.
6. Отличная способность уплотнения способствует уменьшению скорости утечки газа SF6.
Основные условия эксплуатации
Условия к окружающему пространству
| Пункт | Единица | Технические параметры |
| Установка | Снаружи и внутри помещения | |
| Температура окружающей среды | ℃ | -25 ℃ ~ + 40 ℃ |
| Солнечное излучение | ВТ/см2 | ≯ 1000 |
| Влажность (среднемесячная) | % | ≯ 90% |
| Высота | м | ≤ 1000 |
| Давление ветра | Па | ≯ 700Па |
| Сейсмичность | Балл | 9 |
Технические параметры
| Пункт | Единица | Технические параметры | |||
| Номинальное напряжение | кВ | 126 | 145 | ||
| Номинальный ток | A | 1250/1600/2000/2500/3150 | |||
| Номинальная частота | Гц | 50 | |||
| Номинальной ток отключения при коротком замыкании | KA | 50 | 40 | 40 | |
| Номинальное выдерживаемое время при коротком замыкании | s | 3 | 4 | 4 | |
| Номинальный удерживаемый пиковый ток | kA | 125 | 100 | 100 | |
| Номинальной ток при коротком замыкании | kA | 125 | 100 | 100 | |
| Выдерживаемое напряжение промышленной частоты | Против земли | кВ | 550 | 650 | |
| Против разделительного расстояния | 550+103 | 650+118 | |||
| Импульсное выдерживаемое напряжение | Против земли | кВ | 230 | 275 | |
| Против разделительного расстояния | 230+73 | 275+84 | |||
| Минимальное давление газа изоляции при 20 ℃ | мПа | 0.6/0.5 | |||
| Минимальное давление газа тешения при 20 ℃ | мПа | 0.55/0.45 | |||
| Коэффициент утечки газа SF6 в год | %/год | ≤ 0.5 | |||
| Герметизация | 3 фазы | ||||
| Механизм выключателя | Пружинный рабочий механизм | ||||
