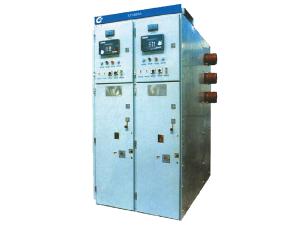

Распределительное устройство с выдвижными элементами KYN26-7.2(J.R) является устройством, которое совмещает в себе высоковольтный токоограничивающий предохранитель и вакуумный контактор, и подходит для систем с номинальным напряжением от 3.6 до 7.2кВ. Данное оборудование используется для контроля двигателя, защиты трансформатора, открытия и закрытия конденсатора и т. д. Благодаря таким преимуществам, как удобство управления, продуманный механизм защиты, значительные экономические преимущества и др., этот продукт как правило используется в управлении двигателем с номинальной мощностью до 1,200 кВт и трансформатором с производительностью до 1,600 кВ.А.
Технические параметры
| Параметры | Единиы измерения | Показатель | |||
| Номинал | kВ | 3.6 7.2 | |||
| Номинальный ток | Основной контур (Предохранитель) | A | 50~315 | ||
| Основная шина | 1250~3150 | ||||
| Предполагаемый ток отключений при коротком замыкании | kA | 40, 50 | |||
| Предполагаемый ток короткого замыкания | kA | 100, 125 | |||
| Кратковременно допустимый сквозной ток основной шины (4сек) | kA | 31.5 | 40 | 50/3сек | |
| Кратковременный ток электродинамичекой стойкости основной шины | kA | 80(100) | 100(130) | 125(140) | |
| Выдерживаемое напряжение комутационного | kВ | 32/60 | |||
| Класс защиты корпуса | |
IP40 | |||
| Габариты (шир×выс×глуб) | мм | 1200×2050×1775 | |||
| Способ комбинирования | |
Два предохранителя | |||
| Вес | kг | 1200 | |||
| Предохранитель J.R | Кратковременно допустимый сквозной ток 4 сек /Ток динамической стойкости | kA | 5 /12.5 | ||
| Полупериодный переменный ток | kA | 40, 50 | |||
| Замечание: 1. Показатели параметров в скобках являются опциональными . | |||||
| 2. Опционально возможно изготовление шкафа шириной 1, 000 мм , однако, конструкция с винтовой резьбой отсутствует. | |||||
В используемых нами предохранителях J-R , функции контроля и защиты компонентов осуществляет контактор . Защита от короткого замыкания реализуется при помощи токоограничивающего предохранителя высокого напряжения , что позволяет значительно сократить размеры и время короткого замыкания и допускает использование кабеля с малой секцией, таким образом снижая затраты на оборудование. Предохранители J-R особенно применимы на энергостанциях с большой производительностью, а так же в энергетических системах электростанций, нефтехимических производств и тд.
Распределительное устройство с выдвижными элементами устанавливается внутри помещения . Установка возле стены запрещена. Оборудование может дополнять распределительные щиты KYN18A-12 от нашей компании без использования каких-либо промежуточных щитов. При комбинированном использовании оборудования с распределительными щитами 8BK20 от компании Siemens , оборудование может быть оснащено специальной системой шин, что позволит использовать данный комплекс оборудования без дополнительных промежуточных узлов.
Условия эксплуатации
1. Температура окружающей среды: -10℃~+40℃
2. Высота: ≤1,000м (>2,000м для оборудования изготовленного по индивидуальным заказам)
3. Относительная влажность: средне-дневная≤95%, средне-месячная≤90%
4. Сейсмостойкость: ≤8баллов
5. Данное оборудование устанавливается в местах с отсутствием взрывоопасности , тяжелых загрязнений, коррозийных химических веществ и частой вибрации.
6. Если условия эксплуатации оборудования не соответствуют требованиям, изложенным выше, рекомендуется обратиться к производителю за консультацией.
Являясь специализированным китайским производителем и поставщиком распределительных устройств с выдвижными элементами, наша компания так же предлагает бронированные комплектные распределдительные устройства АС передвижного типа, двухполюсные вакуумные выключатели для наружной установки, воздушные выключатели, низковольтные распределительные устройства и др.
