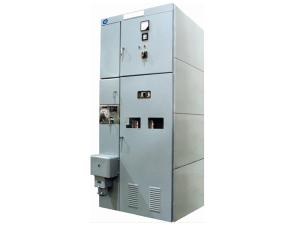

Распределительное устройство с выдвижными элементами XGN2-12, выполненное в металлическом корпусе и используется для принятия и распределения электрической мощности на трехфазных одношинных электрических системах АС с номинальным напряжением от 3 до 10 кВт и номинальной частотой 50 Грц. . Оборудование идеально подходит для реглярной продолжительной эксплуатации. Оборудование предназначено для установки внутри помещения . Запрещена установка оборудования вплотную к стене или у стены.
Технические параметры
| Параметры | Единица | Показатель |
| Номинальное напряжение | kВ | 3.6, 7.2, 12 |
| Номинальный ток | A | 630, 1,000, 1,250, 1,600, 2,000, 2,500, 3,150 |
| Номинальный ток отключения | kA | 20, 25, 31.5, 40 |
| Номинальный термостойкий ток | kA | 20, 25, 31.5, 40 |
| Номинальный динамический стойкий ток | kA | 50, 63, 80, 100 |
| Номинальный ток короткого замыкания | kA | 50, 63, 80, 100 |
| Время термической стабилизации | Сек | 4 |
| Импульсное выдерживаемое напряжение при ударах молнии | kВ | 75 |
| Выдерживаемое напряжение промышленной частоты 1мин | kВ | 42 |
| Класс защиты | IP20 | |
| Система шин | Одна шина | |
| Режим работы | Электромагнитный тип, пружинная аккумуляция энергии. | |
| Габариты (шир×глуб×выс) | мм | 1100(1200)×1200(1700)×2650(2750) |
Условия эксплуатации
1 Температура окружающей среды: -10℃~+40℃
2. Высота: ≤1,000м
3. Относительная влажность: средне-дневная≤95%, средне-месячная≤90%
При резком падении температуры в период повышенной влажности, возможно появление конденсата .
4. Данное оборудование подлежит установке в зонах с условиях , соответствующих уровню 1 по стандарту GB3906-91.
5. Сейсмостойкость: ≤8баллов
6. Воздух не должен содержать загрязнений, коррозийных газов или водяных паров.
7. Установка в местах, не подверженным частым интенсивным вибрациям.
Компания BBE является профессиональным производителем и поставщиком распределительных устройств с выдвижными элементами в Китае. Мы так же предлагаем распределительные устройства с выкатными элементами в металлическом корпусе, распределительные устройства с элегазовой изоляцией, выключатели в пластмассовом корпусе и др.
