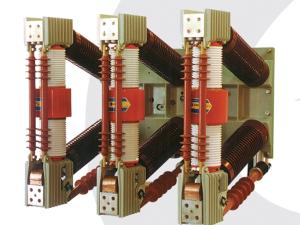

Вакуумный выключатель для защиты генератора ZN12-40.5
Вакуумный выключатель для защиты генератора ZN12-40.5 представляет собой высоковольтное распределительное устройство для помещений, которого трехфазный ток, номинальное напряжение 40.5кВ и частота 50Гц. Данный выключатель может использоваться не только в качестве стандартного защитного устройства для электростанций, подстанций и других типов распределительных и передающих систем, но также для защиты взлома важных нагрузок и частных отключений.

Характеристики
1. Простая структура: состоит из вакуумного прерывателя, рабочего механизма и системы поддержки.
2. Сильная способность отключения и универсальная функция.
3. Длительный срок службы( номинальное количество отключения): 10000 раз
4. Устройство защиты от перенапряжения, нет каких-либо риска взрыва.
5. Высокая надежность и простота для ремонта.

Технические параметры
Пункт Единица Параметры
Номинальное напряжение кВ 40.5
Номинальный ток A 1250, 1600, 2000, 2500
Номинальный ток отключения при коротком замыкании kA 25, 31.5
Номинальный ток электродинамической стойкости kA 63, 80
Количество отключения номинального тока Раз 10000
Номинальный ток при коротком замыкании (пиковый) kA 63, 80
Коротковременно горячий ток 4S kA 25, 31.5
Номинальное число отключений при коротком замыкании Раз 20
Номинальная рабочая последовательность О-0.3сек-СО/О-180сек-СО/О
Номинальное импульсное выдерживаемое напряжение (при ударах молнии) кВ 185
Номинальное выдерживаемое напряжение промышленной частоты (1 мин.) кВ 95
Время замыкания s ≤0.09
Время размыкания s ≤0.075
Механическая долговечность 10000
Номинальная мощность аккумулятора W ≌ 275
Номинальное напряжение аккумулятора V ≌ 110 220
Время аккумулирования S ≤15
Номинальное напряжение выключающего элекромагнита V =110 = 220
Номинальный ток выпуска перегрузки A 5
Номинальный ток выпомогательного выключателя A AC10 DC5
Поставка
Модель Срок поставки (рабочий день)
ZN12-12 30
ZN12-40.5 30
