Наша компания - первый местный производитель выключателей для управления и защиты с высокой производительностью . Произведенные нами Вакуумные выключатели для защиты генератора ZN105-18/T6300-63 явились достойной альтернативой импортному оборудованию , изначально, составляющему основной процент всех установок на электростанциях. Данный тип оборудования был создан в 2008 году по подобию вакуумных выключателей ZN12-12 от компании Siemens (Германия), импортированных в 1983 г. Оборудование имеет высокие коэффициент производительности , номинальный ток (6,300A) и отключающие способности (63kA).
Особенности
1. Номинальные напряжение и частота данного высоковольтного оборудования- АС 18 кВ и 50 Гц. Технические параметры выключателя соответствуют самому высокому международному уровню и находятся в списке лучших вакуумных выключателей местного производства.
2. Данный продукт вмещает компоненты управляющего механизма и выключателя. Специальная система аккумулирования пружинной энергии управляется при помощи АС, DC или вручную.
3. Имея высокие отключающие способности, широкий спектр выполняемых функций и длительный эксплуатационный срок, а так же не являясь взрывоопасным, данное оборудование идеально подходит для управления и защиты оборудованием на электростанциях, крупномасштабных подстанциях, а так же на промышленных и горнодобывающих предприятиях.
4. Наша продукция отличается превосходными изоляционными способностями . Установка производится внутри помещения с уровнем загрязнений Ⅱ степени.
Условия эксплуатации
1. Высота ≤2,000м
2. Температура окр.среды : -25℃~+40℃
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%
4. Сейсмостойкость: <8баллов
5. Установка производится в помещениях, не содержащих коррозийных газов, пожароопасных и взрывоопасных веществ, а так же не подвергающемся интенсивным вибрациям .
Технические параметры
| Параметры | Единицы | Показатель | |
| Номинальное напряжение | kВ | 18 | |
| Номинальный ток | A | 6300 | |
| Номинальный ток отключения при коротком замыкании | kA | 63 | |
| Номинальный ток электродинамической стойкости | kA | 176 | |
| Номинальный кратковременно допустимый сквозной ток | kA | 63 | |
| Ток замыкания при коротком замыкании (Пик) | kA | 176 | |
| Номинальная длительность короткого замыкания | сек | 2 | |
| Число отключений при коротком замыкании | 5 | ||
| Номинальная рабочая последовательность | СО -15мин- СО | ||
| Номинальная частота | Гц | 50 | |
| Импульсное выдерживаемое напряжение при ударах молнии (пик) | Фаза-фаза, фаза-земля | кВ | 100 |
| Вакуумный выключатель | кВ | 115 | |
| Выдерживаемое напряжение промышленной частоты 1 мин | Фаза-фаза, фаза-земля | кВ | 53 |
| Вакуумный выключатель | кВ | 63 | |
| Время замыкания | мсек | 40-65 | |
| Время размыкания | мсек | 35-65 | |
| Время выключения | мсек | 50-80 | |
| Механическая долговечность | раз | 4000 | |
| Номинальная мощность аккумулятора | Вт | 550 | |
| Номинальное напряжение аккумулятора | В | ≈ 220 | |
| Время аккумулирования | сек | ≤15 | |
| Номинальное напряжение выключающего электромагнита | В | 220 | |
| Номинальный ток выключающего электромагнита | A | Замыкание: 2 Размыкание: 3 |
|
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 | |
| Номинальный ток несинхронного отключения | kA | 31.5 | |
| Количество замыканий и размыканий при номинальной нагрузке | раз | 50 | |
| Постоянная составляющая асимметричного тока выключения | % | Средн.: 67 Макс.: 69 |
|
| Постоянная составляющая несинхронного тока выключения | % | 50~60 | |
Компания BBE является опытным китайским производителем и поставщиком вакуумных выключателей для защиты генераторов. Мы так же предлагаем высоковольтные выключатели, низковольтное оборудование, распределительные устройства с элегазовой изоляцией, высоковольтные вакуумные контакторы и др.
Контекстные слова
Высоковольтный вакуумный выключатель | Вакуумный выключатель высокого напряжения
English
Español
Русский

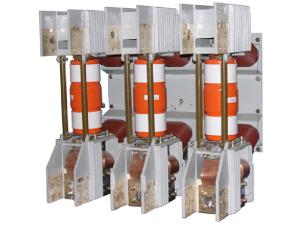

Вакуумный выключатель для защиты генератора ZN105-18/T6300-63
