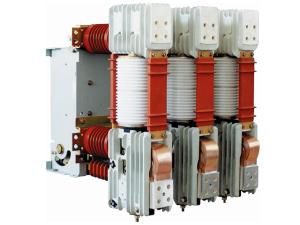

Вакуумный выключатель для защиты генератора ZN65A-12/T3150-40 является оборудованием , разработанным нашей компанией при использовании новейших технологий домашнего и иностранного производства . Номинальный ток отключения при коротком замыкании у данного оборудования составляет 40KA. Тестирования подтвердили, время прерывания при полной производительности составляет 50, а механическая долговечность достигает 60,000 раз. Продукция так же прошла тестирования на отключение генератора . Постоянная составляющая несиметричного тока более 70%, что является первым случаем в истории домашнего производства данного направления.
Вакуумный выключатель выполнен в простой структуре и отличается стабильностью и надежностью в работе и удобством в установке. Основным принципом работы оборудования является механизм аккумуляции энергии пружины. Данное оборудование может использоваться не только в качестве стандартного защитного устройства для электростанций, подстанций и других типов распределительных и передающих систем, но так же и для контроля и защиты небольших розеток генераторов, электрических сталеплавильных печей и др. Наше оборудование обладает самыми высокими показателями среди всего оборудования данного направления в стране.
Условия эксплуатации
| бычный тип | Высота: ≤1,000м |
| Температура окр.среды : -25℃~+40℃ (-40℃ для некоторых специальных типов) | |
| Относительная влажность: средне-дневная≤95%, средне-месячная≤90% | |
| Сейсмостойкость <8баллов, вдали от взрывоопасных, коррозийных газов, а так же интенсивных вибраций. | |
| Тип оборудования, подходящего к любым условиям окр.среды | Оборудование может быть установлено в местах, с вероятностью появления конденсата , а так же при наличии загрязнений |
Технические параметры
| No. | Параметры | Единицы | Показатель |
| 1 | Номинальное напряжение | KВ | 12 |
| 2 | Номинальный ток | A | 1600 2000 2500 3150 |
| 3 | Номинальный ток отключения при коротком замыкании | KA | 40 |
| 4 | Номинальный ток электродинамической стойкости | KA | 110 |
| 5 | Номинальный кратковременно допустимый сквозной ток | KA | 40 |
| 6 | Номинальный ток замыкания при коротком замыкании | KA | 110 |
| 7 | Номинальная длительность короткого замыкания | сек | 4 |
| 8 | Количество отключений при коротком замыкании | раз | 50 |
| 9 | Номинальная рабочая последовательность | O-0.3сек- CО -180сек-CО | |
| 10 | Номинальная частота | Гц | 50 |
| 11 | Импульсное выдерживаемое напряжение при ударах молнии | KВ | 85 |
| 12 | Выдерживаемое напряжение промышленной частоты 1 мин | KВ | 50 |
| 13 | Время замыкания | мсек | 40~85 (47±7) |
| 14 | Время размыкания | мсек | 40~85 (52±7) |
| 15 | Время выключения | мсек | ≤80 |
| 16 | Механическая долговечность | раз | 10000 |
| 17 | Номинальная мощность аккумулятора | Вт | 200 |
| 18 | Номинальное напряжение аккумулятора | В | AC, DC 110, 220 |
| 19 | Время аккумулирования | сек | ≤15 |
| 20 | Номинальное напряжение выключающего электромагнита | В | AC, DC 110, 220 |
| 21 | Номинальный ток вспомогательного выключателя | A | AC 10, DC 5 |
| 22 | Максим. постоянная составляющая | |
74% |
Замечание: 1. Время размыкания, замыкания и выключения подсчитаны при максимальном , номинальном и минимальном рабочем напряжении. Показатели в скобках обозначают номинальное рабочее время.
2. Пожалуйста, внимательно изучите сертификат соответствия для получения более детальной информации о технических параметрах.
Являясь профессиональным производителем и поставщиком вакуумных выключателей для защиты генераторов в Китае, компания BBE так же прдлагает распределительные устройства с элегазовой изоляцией, распределительные устройства с выкатными элементами в металлическом корпусе, низковольтные распределительные шкафы и др.
