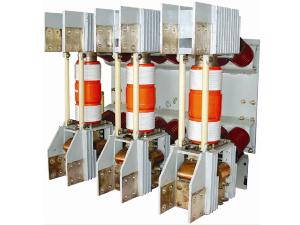

Вакуумные выключатели для защиты генератора ZN105-12/T6300-80 были разработаны нашей компанией в 2003 году , в основу разработки легли технологии компании Siemens при производстве вакуумных выключателей 3AF (домашняя модель ZN12-12). Оборудование имеет высокие коэффициент производительности , номинальный ток (6,300A) и отключающий способности (80kA).
Особенности
1. Технические параметры выключателя соответствуют высокому международному уровню. Номинальные напряжение и частота данного высоковольтного оборудования АС 12 кВ и 50 Гц.
2. Оборудование оснащено дугогасительной камерой, произведенной местной компанией 777 Factory и идеально подходит для защиты розеток генераторов.
3. Данный продукт имеет интегрированные компоненты управляющего механизма и выключателя. Механизм аккумулирования пружинной энергии управляется при помощи АС, DC или вручную.
4. Выполненный в продуманном дизайне, наш продукт имеет высокие отключающие способности, широкий спектр выполняемых функций и длительный эксплуатационный срок, а так же являясь взрывоопасным, данное оборудование идеально подходит для управления и защиты оборудованием на электростанциях, крупномасштабных подстанциях, а так же на промышленных и горнодобывающих предприятиях.
5. Наша продукция отличается превосходными изоляционными способностями . Установка производится внутри помещения с уровнем загрязнений Ⅱ степени.
Условия эксплуатации
1. Высота ≤2,000м
2. Температура окр.среды : -25℃~+40℃
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%
Технические параметры
| Параметры | Единицы | Показатель | |
| Номинальное напряжение | кВ | 12 | |
| Номинальный ток | A | 6300 | |
| Номинальный ток отключения при коротком замыкании | kA | 80 | |
| Номинальный ток электродинамической стойкости | kA | 224 | |
| Номинальный кратковременно допустимый сквозной ток | kA | 80 | |
| Ток замыкания при коротком замыкании (Пик) | kA | 224 | |
| Номинальная длительность короткого замыкания | сек | 3 | |
| Число отключений при коротком замыкании | |
5 | |
| Номинальная рабочая последовательность | |
СО -15мин- СО | |
| Номинальная частота | гц | 50 | |
| Импульсное выдерживаемое напряжение при ударах молнии (пик) | Фаза-фаза, фаза-земля | кВ | 75 |
| Вакуумный выключатель | кВ | 85 | |
| Выдерживаемое напряжение промышленной частоты 1 мин | Фаза-фаза, фаза-земля | кВ | 42 |
| Вакуумный выключатель | кВ | 50 | |
| Время замыкания | 40-65 | ||
| Время размыкания | 35-65 | ||
| Время выключения | 50-80 | ||
| Механическая долговечность | 4000 | ||
| Номинальная мощность аккумулятора | 550 | ||
| Номинальное напряжение аккумулятора | ≈ 220 | ||
| Время аккумулирования | сек | ≤ 15 | |
| Номинальное напряжение выключающего электромагнита | В | 220 | |
| Номинальный ток выключающего электромагнита | A | 2 | |
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 | |
| Номинальный ток несинхронного отключения | kA | 40 | |
| Количество замыканий и размыканий при номинальной нагрузке | раз | 50 | |
| Постоянная составляющая асимметричного тока выключения | % | Сред: 74 Макс.: 80 |
|
| Постоянная составляющая асинхронного тока выключения | % | 50~60 | |
Наша компания специализируется на производстве вакуумных выключателей для защиты генераторов в Китае. мы так же предлагаем широкий спектр оборудования , включая низковольтные распределительные устройства со стационарными ячейками, воздушные выключатели, распределительные устройства с элегазовой изоляцией и др.
