В связи с недостатком на домашнем рынке выключателей для защиты генераторов и электрооборудования с высокой производительностью , целиком удовлетворяющим требованиям домашней системы энергетики, наша компания разработала специальную серию вакуумных выключателей ZN105-12/T5000-63 для эффективного решения сложившейся проблемы. В основу создания наших выключателей легли технологии немецкой компании Siemens , а так же опыт разработок выключателей серий ZN65A-12/4000-63 и ZN105-12/6300-80. Оборудование имеет высокий уровень номинального тока, (5,000А) и отключающие возможности (63kA) , которые позволяют ему подходить для использования в трехфазных системах АС с номинальным напряжением 12кВ и номинальной частотой 50 Гц. , а так же в качестве защитного и управляющего оборудования на электростанциях и подстанциях
Данное оборудование имеет интегрированную систему аккумулирования пружинной энергии , которая управляется при помощи АС, DC или вручную. Наши выключатели имеют высокие отключающие способности, широкий спектр выполняемых функций и длительный эксплуатационный срок, а так же не являются взрывоопасным. Изоляция обеспечивается при помощи воздушного метода , который способствует эффективному теплоотводу, что позволяет данному оборудованию подходить для использования в внутри помещения с уровнем загрязнений Ⅱ. Являясь выключателем генератора , данный продукт целиком соответствует таким стандартам производства выключателей, как GB/T14824-1993 "Общие стандарты выключателей генераторов" , DL/T427-1997 "Общие стандарты выключателей для внутреннего монтажа" и др.
Условия эксплуатации
1. Высота ≤1,000м
2. Температура окр.среды: -15℃~+40℃
3. Относительная влажность средне-дневная≤95%, средне-месячная≤90%
4. Сейсмостойкость: <8баллов
5. Установка производится в помещениях, не содержащих коррозийных газов, пожароопасных и взрывоопасных веществ, а так же не подвергающемся интенсивным вибрациям
Технические параметры
| Параметры | Единицы | Показатель |
| Номинальное напряжение | кВ | 12 |
| Номинальный ток | A | 5,000 |
| Номинальный ток отключения при коротком замыкании | kA | 63 |
| Номинальный ток электродинамической стойкости | kA | 176 |
| Номинальный кратковременно допустимый сквозной ток | kA | 63 |
| Ток замыкания при коротком замыкании | kA | 176 |
| Номинальная длительность короткого замыкания | сек | 3 |
| Число отключений при коротком замыкании | раз | 5 |
| Номинальная рабочая последовательность | |
СО -15мин- СО |
| Номинальная частота | Гц | 50 |
| Импульсное выдерживаемое напряжение при ударах молнии (Пик) | кВ | Фаза-фаза, фаза-земля 75 |
| Выключение 85 | ||
| Выдерживаемое напряжение промышленной частоты 1 мин | кВ | Фаза-фаза, фаза-земля 42 |
| Выключение 48 | ||
| Время замыкания | мсек | 40-65 |
| Время размыкания | мсек | 35-65 |
| Время выключения | мсек | 50-80 |
| Механическая долговечность | раз | 10,000 |
| Номинальная мощность аккумулятора | Вт | 275 |
| Номинальное напряжение аккумулятора | В | AC DC 220 |
| Время аккумулирования | сек | ≤ 15 |
| Номинальное напряжение выключающего электромагнита | В | DC 220 |
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 |
Компания BBE является профессиональным производителем и поставщиком вакуумных выключателей для защиты генераторов. Мы так же производим однополюсные выключатели для внутренней установки, низковольтные выключатели в корпусе для судов, воздушные выключатели, распределительные устройства с выкатными элементами в металлическом корпусе и др.
Контекстные слова
Оборудование для защиты от перегрузок | Автоматические выключатели
English
Español
Русский

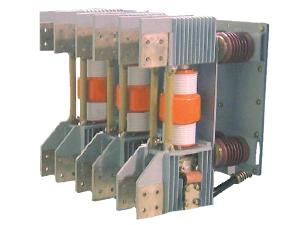

Вакуумный выключатель для защиты генератора ZN105-12/T5000-63
