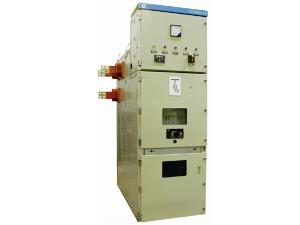

Распределительное устройство с выдвижными элементами KYN28A-12 (GZS1) разработано с применением технологий компанииABB и отличается компактностью размеров. Оборудование используется для принятия и распределения электрической мощности в трехфазных одношинных энергетических системах AC с номинальным напряжением от 3.6 до 12 KВ и номинальной частотой 50Гц. Данный тип оборудования предназначен для наружной установки.
Условия эксплуатации
1. Температура окружающей среды от -10℃ до 40℃.
2. Высота установки оборудования не должна превышать 1,000 метров. В случае несоответствия данному требованию обратитесь за дополнительной инструкцией.
3. Ежедневная относительная влажность менее 95%, ежемесячная влажность не должна превышать 90%. В случае резкого падения температуры в период повышенной влажности , появление конденсата является допустимым
4. Данное оборудование может использоваться в окружающей среде с условиями первой степени по стандарту GB3906-91.
5. Наше оборудование может использоваться в районах с вероятностью землетрясений до 8 баллов
6. Воздух не должен содержать загрязнений, коррозийных газов и водяных примесей.
7. На допускаются продолжительные интенсивные вибрации.
Технические параметры
| Параметры | Единицы | Показатель | |
| Номинальное напряжение | kВ | 3.6 7.2 12 | |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1мин | kВ | 42 |
| Импульсное выдерживаемое напряжение при ударах молнии | kВ | 75 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток основной шины | A | 1250 1600 2000 2500 3150 | |
| Номинальный ток ответвительной шины | A | 630 1250 1600 2000 2500 3150 | |
| Выдерживаемое напряжение промышленной частоты (4s) | kA | 31.5 40 | |
| Номинальный динамический стабильный ток (амплитуда) | kA | 80 100 | |
| Класс защиты | |
IP40 для корпуса | |
| IP20 для ячеек | |||
Являясь специализированным китайским производителем и поставщиком распределительных устройств с выкатными элементами в металлическом корпусе, компания ВВЕ так же предлагает бронированные комплектные распределительные устройства передвижного типа, распределительные устройства с элегазовой изоляцией в металлическом корпусе, распределительные щиты и др.
