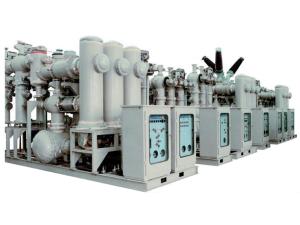

Особенности распределительного устройства с элегазовой изоляцией ZF4-12:
1. Прерыватель оснащен двумя приводными механизмами : гидравлический и и пружинный . В гидравлическом механизме дугогасительная камера выполнена в структуре , предполагающей наличие специального зазора между контактами , который обеспечивает долгий срок эксплуатации электрических компонентов. При пружинном механизме, основополагающим является принцип термального расширения , который является энерго экономичным.
2. Оборудование отличается большой производительностью . Наша компания является первым производителем в Китае, которому удалось ограничить ток размыкания 40KA.
3. Переключатель выполнен в современной структуре сферического корпуса с равномерным электрическим полем внутри и большим изоляционным расстоянием, что гарантирует безопасность устройства.
4. Переключатели изоляции и заземления управляются при помощи электричества на нормальной скорости и быстрой скорости. Запуск оборудования и технические мероприятия осуществляются вручную.
5. Провод и корпус переключателя заземления эффективно изолированы , что обеспечивает удобство при тестировании.
6. Трансформатор тока обладает высокой точностью и небольшим коэффициентом трансформации. Номинальный ток вторичной катушки регулируется между 1 и 5 самим пользователем . Каждый трансформатор комплектуется четырьмя вторичными катушками.
7. Эластичный и удобный дизайн газового тракта способствует более быстрому детектированию утечек и техническому обслуживанию. Система мониторинга газа , благодаря удобству и простоте , значительно упрощает оперирование и контроль за оборудованием на месте.
8. Данное оборудование оснащено реле плотности со шкалой, которое не только нейтрализует влияние температуры, но так же и способствует более эффективному инспектированию и калибровке. Возможно использование импортированного реле.
9. Светящийся индикатор положения не имеет проблем со сбоями в работе в отличии от электромагнитного индикатора.
10. Дисплей высокого напряжения индукционного типа и блокировочное устройство могут бытьустановлены в случае невозможности тестирования кабельного ввода , что позволяет предупредить ошибочное выключение основных линий заземлением и обеспечивает безопасную работу оборудования. Данный механизм является принципиально новым на китайском рынке.
11. Специально разработанный интерфейс кабельного ввода обеспечивает установку и тестирование на месте.
12. Огнезащитный экранированный кабель UL и огнезащитная колодка так же входят в состав данного оборудования. Корпус нового типа обеспечивает превосходный огнеупорный эффект , а влияние помех вторичного круга на микрокомпьютер сведено к минимуму.
13. Пределы изоляции данного оборудования достаточно велики. Данное оборудование способно выдерживать от 1.5 до 1.7 раз рабочее напряжение при нулевом давлении в течении длительного периода.
14. Номинальное давления воздуха достаточно низкое , что позволяет оборудованию работать безопасно даже в холодных регионах при температуре до -43℃. Оборудование является единственным продуктом китайского производства с подобными характеристиками.
15. Помимо основной шины, все электрические устройства токовой цепи выполнены в структуре расщепленной фазы , которая обладает следующими преимуществами:.
a. Отсутствие трехфазного короткого замыкания .
b. Поскольку газовые резервуары каждого электрического устройства изолированы друг от друга, они не подвержены расширению и не имеют проблем со сбоями различного характера.
16. Распределительное устройство с элегазовой изоляцией в металлическом корпусе имеет низкий гравитационный центр и обладает высокой устойчивостью к тряске , что облегчает его транспортировку.
c. Данные преимущества облегчают процесс инспектирования и установки. Прилегающая фаза остается незатронутой, что сокращает объем ремонтных работ .
17. Распределительное устройство с элегазовой изоляцией в металлическом корпусе имеет низкий гравитационный центр и обладает высокой устойчивостью к тряске , что облегчает его транспортировку.
| Параметры | Единицы | Показатель | |
| Номинальное напряжение | |
126/72 | |
| Номинальный ток | |
1250/1600/2000 | |
| Номинальная частота | |
50 | |
| Номинальный ток отключения при коротком замыкании | |
31.5 | |
| Место использования | |
Снаружи | |
| Высота | м | ≤2500 | |
| Температура окружающей среды | ℃ | -25 ~ + 40 | |
| Относительная влажность | % | Дневная средняя≤95%, месячная средняя≤90% |
|
| Сила землетрясения | степень | ≤ 8 | |
| Годовой объем газовых утечек | % | ≤ 1 | |
| Влагосодержание газа SF6 (объем) | PPM | Коробка выключателя: 150 Другие : 250 |
|
| Ширина установки | M | 2.2/1.7 | |
| Вес установки | T | 5~13 /3~11 | |
| Статическая нагрузка | T/M2 | ≤ 1.5 | |
| Устанавливающий подъемный кран | Вес | т | 1.5~2 |
| высота | м | ≥ 5.5 | |
| Требования для входа | Высота | м | > 3.8 |
| Ширина | м | > 3.5 | |
Компания BBE является профессиональным производителем и поставщиком распределительных устройств с элегазовой изоляцией в металлическом корпусе. Мы так же предлагаем широкий спектр оборудования, который включает распределительные устройства с выкатными элементами в металлическом корпусе, однополюсные выключатели для внутренней установки, выключатели в пластмассовом корпусе и др.
