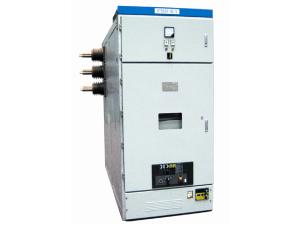

Распределительное устройство KYN58A-40.5 , оснащено корпусом, произведенным при помощи комплексной гибки, что гарантирует его прочность и стабильность. Тележка вакуумного выключателя выполнена во встраиваемой конструкции . Для удобства технического обслуживания, оборудование может иметь тележку подъемного типа. Данное оборудование используется для получения и распределения электрической мощности в трехфазных одношинных энергетических системах AC с номинальным напряжением и частотой 40.5 кВт и 50Грц. Оно так же подходит для различных подстанций , промышленных и горнодобывающих предприятий для продолжительной и частой работы. Оборудование устанавливается внутри помещения . Не разрешается устанавливать возле стены.
Условия окружающей среды
1. Вводно-распределительное устройство KYN58A-40.5 устанавливается в местах с отсутствием взрывоопасности , тяжелых загрязнений, коррозийных химических веществ и частой вибрации.
2. Температура окружающей среды должна быть в пределах от -5℃ до +40℃.
3. Высота не должна превышать 1,000 метров.
4. Ежедневная относительная влажность должна быть менее 95% , среднемесячный показатель влажности-не более 90%. В случае не соответствия данным требованиям возможно появление конденсата.
5. Сейсмичность-не более 8 баллов.
Замечание: Если условия эксплуатации оборудования не соответствуют требованиям, изложенным выше, рекомендуется обратиться к производителю за возможным решением проблемы.
Технические параметры
1. Распределительная коробка
| Парметры | Единицы | Показатель |
| Номинальное напряжение | KВ | 40.5 |
| Номинальный ток | A | 1250, 1600, 2000 |
| Номинальная частота | Гц | 50 |
| Номинальный ток отключения при коротком замыкании | KA | 31.5 |
| Номинальный ток короткого замыкания (Пик) | KA | 80 |
| Номинальный термостойкий ток 4s | KA | 31.5 |
| Номинальный термостойкий ток (Пик) | KA | 80 |
| Выдерживаемое напряжение промышленной частоты 1мин | KВ | 95 |
| Импульсное выдерживаемое напряжение при ударах молнии | KВ | 185 |
| Класс защиты корпуса и ячеек | Корпус | IP40 |
| Ячейки | IP20 |
2. Вакуумный выключатель. ZN85B-40.5
| Парметры | Единицы | Показатели |
| Номинальное напряжение | KВ | 40.5 |
| Номинальный ток | A | 1250,1600,2000 |
| Номинальная частота | Гц | 50 |
| Номинальный ток отключения при коротком замыкании | KA | 31.5 |
| Номинальный ток короткого замыкания | KA | 80 |
| Номинальный термостойкий ток 4сек | kA | 31.5 |
| Номинальный термостойкий ток | KA | 80 |
| Количество коротких замыканий | раз | 20 |
| Механическая долговечность | раз | 10000 |
| Коммутационный цикл | O-0.3сек-CO-180сек-CO | |
Наша компания специализируется на производстве распределительных устройств с выкатными элементами. Кроме того мы предлагаем вакуумные выключатели, распределительные устройства с элегазовой изоляцией в металлическом корпусе, низковольтные распределительные шкафы и др.
