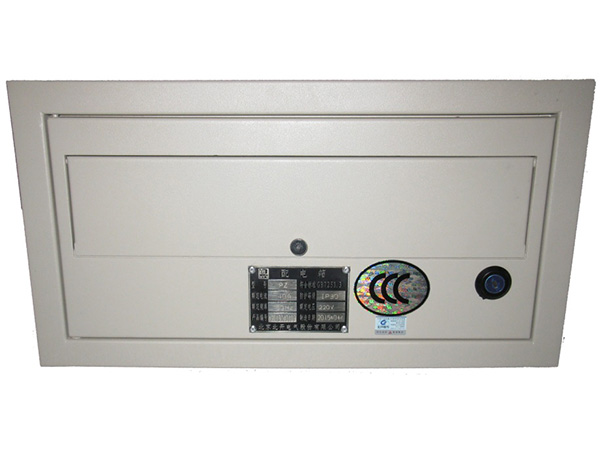

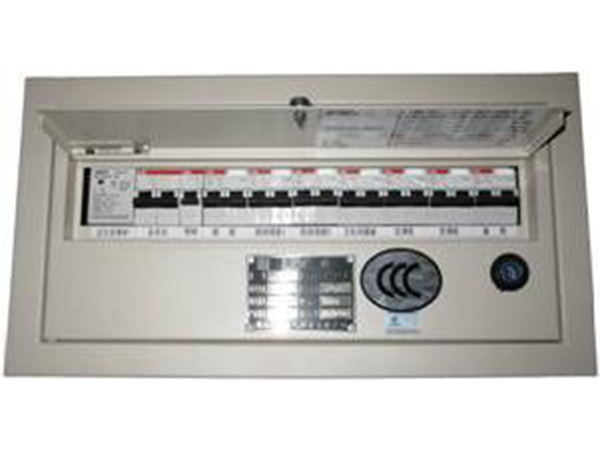

Распределительный шкаф освещения PZ и распределительный шкаф мощности PZ разделяются на использования в помещении и на открытом воздуха. Типичные применения находятся в многих областях, такие как мобильное электрооборудование, измерение электрических энергии, а также распределение освещения для различных жилых домов, высотных зданий, предприятий, магазинов и школ и т.д. Данный шкаф выполняет функцию как преобразование энергии, распределение, контроль, измерение, и также перегрузка, короткое замыкание и защита от утечки.
Особенности
1. Современная технология и простой принцип. В основном состоит из выключателя, корпуса, прозрачной двери, верхней крышки, защитного земляного вала, изоляционного проводника и т.д.
2. Внутренний закрытый шкаф распределения энергии отличается модульной структурой. Его корпус выполнен из стального листа толщиной 1.2мм, которого имеет легкий вес и высокую прочность.
3. Пластиковая дверь изготовится из огнестойкой смолы, предлагая высокоэффективное решение антипирена.
4. Электрическое устройство шириной 18мм и может быть смонтирован на стандартной направляющей. Он был собран по запросу и очень легко разобрать.
5. Многочисленные защитные устройства используются для защиты от утечки, поражения током, короткого замыкания и перегрузки.
6. Верхняя, нижная, левая, правая и задная часть шкафа можно пробивать отверстия для облегчения проводки.
7. Многожильные мягкие кабели соединяет со встроенной PE, чтобы обеспечить непрерывную защиту цепи.
8. Шкаф принимает электростатическое порошковое покрытие, что обеспечивает хороший внешний вид и сильную устойчивость коррозии. Его внутренняя структура была оцинкованна для защиты от коррозии и ржавления
| Пункт | Единица | Параметры |
| Номинальное рабочее напряжение | V | AC380/220V |
| Номинальное напряжение изоляции | V | AC500V |
| Номинальное импульсное выдерживаемое напряжение | V | / |
| Номинальной ток при коротком замыкании и Номинальный ток основной шины | A | 250A/4.5KA |
| Мощность отключения главного выключателя | KA | 4.5KA |
| Номинальной ток главного выключателя, пиковая мощность при коротком замыкании и операционная мощность при коротком замыкании | A | 250A Icu=35KA Ics=18KA |
| Класс перенапряжения | |
Ⅲ |
| Класс материала | |
Ⅲa |
| Класс загрязнения | класс | класс 2 |
| Электрический зазор | мм | ≥5.5мм |
| Расстояние утечки тока | мм | ≥8мм |
| Количество исходящей цепи | шт | 9 (или определить по запросу) |
| Номинальный коэффициент дисперсии | |
K=0.8 |
| Уровень защиты для помещений | |
IP30, панель управления IP20C |
| Защитв от электрических ударов | |
класс Ⅰ |
