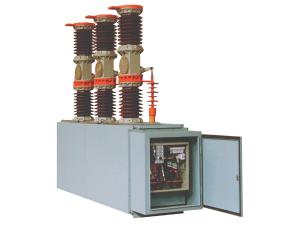

Вакуумные выключатели для наружной установки ZW18A-40.5/T1250-2500/25-31.5 (Встроенный трансформатор) представляют собой трехфазное высоковольтное оборудоваие АС 50 Гц . Оборудование может использоваться в качестве контрольного и защитного выключателя для осуществления частых операций на подстанциях, электростанциях, промышленных и горнодобывающих предприятиях и др.
Условия эксплуатации
1. Высота: ≤2,000м
2. Температура окружающей среды: -40℃~+40℃
3. Давление ветра: ≤700Па (скорость ветра ≤34м/сек)
4. Сейсмостойкость: ≤8баллов
5. Степень загрязнения воздуха: IV ст
Замечание: Если высота установки выключателя превышает 2,000м , покупателю необходимо заранее сообщить об этом производителю для изготовления выключателя с соответствующими параметрами.
Характеристики вакуумного выключателя для наружной установки
1. Данный выключатель состоит из вакуумной камеры, трансформатора тока, передачи и механизма пружины.
2. Внешний изолятор заполнен вакуумной смазкой для облегчения осмотра и технического обслуживания.
3. Максимальный ток: 2500В, номинальный кратковременно допустимый сквозной ток: 31.5kA, номинальный ток: 80kA.
4. Количество отключений при коротком замыкании: 30 раз.
Механическая долговечность: 10000 раз.
Технические параметры
| Параметры | Единица | Показатель | ||
| Номинальное напряжение | kВ | 40.5 | ||
| Номинальная частота | Гц | 50 | ||
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты 1 мин (изоляция фазы относительно земли) | kВ | 95 | |
| 80 | ||||
| Импульсное выдерживаемое напряжение при ударах молнии (максимальное значение) | 185 | |||
| Номинальный ток | A | 1250 | 1600 | |
| Номинальный ток отключения при коротком замыкании | kA | 25 | 31.5 | |
| Номинальная рабочая последовательность | O-0.3сек-CO-180сек-CO | |||
| Количество отключений при коротком замыкании | раз | 20 | ||
| Номинальный ток замыкания при коротком замыкании (максимальное значение) | kA | 63 | 80 | |
| Номинальный ток электродинамической стойкости | kA | 63 | 80 | |
| Номинальный кратковременно допустимый сквозной ток | kA | 25 | 31.5 | |
| Номинальная длительность короткого замыкания | сек | 4 | ||
| Механическая долговечность | Раз | 10000 | ||
| Номинальное рабочее напряжение | В | AC, DC 220В/110В | ||
| Номинальный рабочий ток Замыкание размыкание |
A | 5, 2.5 | ||
| Толщина покрытия подвижного и неподвижного контакта | мм | 3 | ||
| Вес | кг | Около 1200 | ||
Наша компания является китайским профессиональным производителем и поставщиком вакуумных выключателей для наружной установки (встроенный трансформатор) .Мы так же предлагаем низковольтные выключатели в корпусе для судов, воздушные выключатели, распределительные устройства с выкатными элементами в металлическом корпусе и др.
