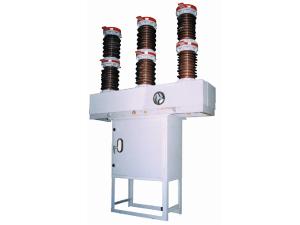

Вакуумные выключатели ZW18-40.5/T1250-2500/25-31.5 для наружной установки представляют собой серию высоковольтных выключателей с номинальным напряжением 40.5kВ и номинальной частотой 50Гц. Оборудование оснащено системой аккумулирования пружинной энергии в качестве механизма управления , разработанного на основе технологий компании Siemens (Германия). Процесс аккумулирования , а так же операции размыкания/замыкания управляются вручную или электрически (АС/DC) . Используемая дугогасительная камера от компании Westinghouse Company (США) обладает превосходными выключательными возможностями.
Условия эксплуатации
1. Высота: ≤2,500м (если высота места эксплуатации оборудования превышает 2,500 м , следует обратиться к производителю за дополнительными рекомендациями).
2. Температура окружающей среды: -40℃~+40℃
3. Давление ветра: ≤700Па (скорость ветра ≤34м/сек)
4. Сейсмостойкость: ≤8баллов
5. Толщина льда: ≤10мм
6. Степень загрязнений внешней изоляции: Ⅳ (при минимальной длине утечек 33.5мм/кВ)
Технические параметры
| No | Параметры | Единицы измерения | Показатель | |
| 1 | Номинальное напряжение | кВ | 40.5 | |
| 2 | Номинальное выдерживаемое напряжение промышленной частоты (1мин) | До земли | кВ | 95 |
| Между отключениями | 95 | |||
| 3 | Номинальное импульсное выдерживаемое напряжение при ударах молнии | До земли | кВ | 185 |
| Между отключениями | 185 | |||
| 4 | Номинальная частота | Гц | 50 | |
| 5 | Номинальный ток | A | 1250 | |
| 6 | Номинальный ток отключения при коротком замыкании | kA | 31.5 | |
| 7 | Номинальный ток электродинамической стойкости | kA | 80 | |
| 8 | Номинальный кратковременно допустимый сквозной ток | kA | 31.5 | |
| 9 | Номинальный ток включения короткого замыкания | kA | 80 | |
| 10 | Номинальная длительность короткого замыкания | сек | 4 | |
| 11 | Номинальная рабочая последовательность | O-0.3сек-CO-180сек-CO | ||
| 12 | Механическая долговечность | раз | 10000 | |
| 13 | Электрическая долговечность | раз | 20 | |
| 14 | Напряжение катушки отключения и включения | В | DC 110 220 | |
| 15 | Ток отключения и включения | A | 2.5 | |
Китайская компания BBE специализируется на производстве вакуумных выключателей для наружной установки. Мы так же предлагаем широкий ассортимент продукции , включая воздушные выключатели, распределительные устройства с выкатными элементами в металлическом корпусе, высоковольтные вакуумные контакторы, щиты распределения питания и др.
