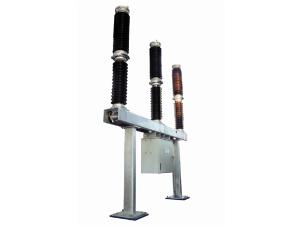

Элегазовый выключатель LW36-126

Главная » Продукция » Высоковольтные выключатели » Элегазовый выключатель LW36-126

Элегазовый Выключатель LW36-126 подходит для энергетических установок типа AC 126kВ/50Гц для расщепления перегрузок.Оборудование может использоваться для защиты и контроля на электрических подстанциях, электростанциях и других объектах электропередачи и распределительных станциях. Кроме того, оборудование так же подходит для энергетических систем в качестве защитного и управляющего оборудования. Низкое манометрическое давление является основным преимуществом данного продукта, которое позволяет ему стабильно работать даже при температуре окружающей среды до -40℃.

Особенности
1. Манометр низкого давления, может работает при температуре -40℃.
2. Двухцилиндровый дугогасительный камер находится передное место мировой индустрии.
3. Насадка снабжена защитной крышкой, чтобы обеспечить однородное электрическое поле и значительно улучшенную производительность. Это является неотъемлемой частью для низковольтной гасящей дуги.
4. С помощью использовании базовой технологии Mitsubishi и высококачественной пружины 60si2crvA, что обеспечивать точность обработки и свойство пружин.
5. Подшипники вращающихся частей импортируются из зарубежных стран, таким образом обеспечивать высокое качество наших продуктов.
6. Скорость открытия механизма достигает до 5.8м/сек, который имеет важное значение для низковольтного автоматического выключателя.

Условия окружающей среды

Температура окружающей среды	40℃~+40℃,Дневная температура Разница ≤35℃
Высота	≤1000м
Скорость ветра	≤34м/сек (Равно 700Pa на Циллиндрической поверхности)
Солнечная интенсивность	≤1000W/m² (Днем при благоприятных погодных условиях)
Месячная относительная влажность	≤90%
Сейсмическое ускорение	Горизонтально≤0.2г и Вертикально≤0.1г
Толщина льда	≤10мм
Степень загрязнения воздуха	Не выше степени IV по стандарту GB/T5582
Место размещения	Внутри и снаружи

Основные технические параметры

S/N	Параметр		Единицы	Показатель
1	Номинальное напряжение		kВ	126
2	Выдерживаемое напряжение промышленной частоты (1мин)			Фаза-фаза, фаза-земля 230
				Фаза-фаза 230+73*
3	Импульсное выдерживаемое напряжение при ударах молнии			Фаза-фаза, фаза-земля 550
				Фаза-фаза 550+103*
4	выдерживаемое напряжение промышленной частоты при манометрическом давлении SF6 нуль (5мин)			Фаза-фаза, фаза-земля 95
				Фаза-фаза 95
5	Номинальная частота		Гц	50
6	Номинальный ток		A	3150
7	Номинальный ток отключения при коротком замыкании		kA	40
8	Номинальный ток электродинамической стойкости			100
9	Номинальный кратковременно допустимый сквозной ток			40
10	Ток замыкания при коротком замыкании			100
11	Коэффициент первого отключающего полюса			1.5
12	Номинальная длительность короткого замыкания		сек	4
13	Номинальный сдвинутый по фазе ток отключения (OP2)		kA	10
14	Ток отключения при неудаленном коротком замыкании		kA	36,30
15	Номинальный ток отключения заряда		A	31.5
16	Номинальная рабочая последовательность			O- 0.3сек- CO- 180сек- CO
17	Номинальное давление газа SF₆ (Манометрическое давление при 20℃)		MPa	0.4
18	Предельное давление/Давление замыкания (Манометрическое давление при 20℃)			0.36/0.32
19	Годовой объем газовых утечек		%/год	≤0.5
20	Влагосодержание газа		Ppm (V)	≤150
21	Механическая долговечность		раз	6000
22	Уровень радиопомех		μV	≤500
23	Рабочее время		мсек	≤70
24	Электрическая долговечность		раз	≥20
25	Количество газа SF₆ используемого для каждой установки		кг	7
26	Вес выключателя			1500
27	Расстояние утечки	Фаза-фаза	мм	3150
		Фаза-земля		3150

Мы являемся профессиональными производителями и поставщиками элегазовых выключателей . Кроме того мы так же предлагаем выключатели в пластмассовом корпусе, распределительные устройства с элегазовой изоляцией в металлическом корпусе, двухполюсные вакуумные выключатели для наружной установки и др.
