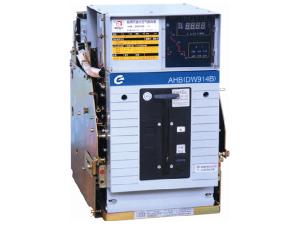

Воздушный выключатель DW914B является улучшенной модификацией созданной на базе технологий от компании Terasaki Electric Industrial Co.,(Япония). Данный тип оборудование подходит для электростанций морских судов с номинальным током от 630 до 63000А, номинальной частотой от 50 до 60 Гц и номинальным напряжением АС до 660 В и DC до 440 В. Выключатели данной серии используются для частой и эффективной защиты систем АС и DC от прегруза, недостаточного напряжения и коротких замыканий и др.
Особенности
1. Компактная конструкция, небольшой размер, легкий вес, универсальные части, высокая отключающая способность.
2. Отвечает национальному стандарту 3C, стандарту классификационного общества и стандарту военного испытания и т.д.
3. Выдвижной дизайн для простоты использовании и технического обслуживания.
4. Широкий выбор закрытия операции(хранение двигателя, ручное хранение и электромагнит)
5. Различные функции расцепители обеспечивать безопасность оборудования и людей.
6. Обеспечить широкой спектр навесного оборудования по запросу.
| Модель | DW914B -630 |
DW914B -1000 |
DW914B -1600 |
DW914B -2000 |
DW914B -2500 |
DW914B -3200, 4000 |
DW914B -5000, 6300 |
|||
| Стандартный тип |
Для распределения электроэнергии (С функцией отображения неисправностей) | Большой интервал замедления | Ток уставки Ir1(A) Время задержки T1(сек) |
Io×(0.8~0.9~1.0~1.10) с бесступенчатым регулированием | ||||||
| ≤Ir1×105% не управляется; ≥Ir1×120% управляется | ||||||||||
| Ir1×600%, 5~30сек с бесступенчатым регулированием (Ir1×150%, 120~180сек; Ir1×200%, 60~120сек) | ||||||||||
| Рекомендуется : 5, 10, 15, 20, 25, 30сек; погрешность: ±15% | ||||||||||
| Короткий интервал замедления | Ток уставки Ir2(A) Время задержки T2(мс) |
Io×(4~5~6~7~8~9~10) с бесступенчатым регулированием; погрешность: ±15% | ||||||||
| ≥Ir2×1.2, 120~420мс с бесступенчатым регулированием | ||||||||||
| Рекомендуется : 120, 170, 220, 270, 320, 370, 420мсек | ||||||||||
| Мгновенный | Ток уставки Ir4(A) | Io×(4~5~6~7~8~9~10~12~14~16) с бесступенчатым регулированием; погрешность: ±20% | ||||||||
| Для защиты генератора | Большой интервал замедления | Ток уставки Ir2(A) Время задержки T1(сек) |
Io×1.0, 1.05, 1.10, 1.15, 1.25; погрешность: ±5% | |||||||
| Ir1×120% (or115%), 15~60сек с бесступенчатым регулированием | ||||||||||
| Рекомендуется: 15, 20, 25, 30, 35, 40, 45, 50, 55, 60с; погрешность: ±15% | ||||||||||
| Короткий интервал замедления | Ток уставки Ir2(A) Время задержки T2(мс) |
Io×(2.0~2.5~3.0~3.5~4.0) с бесступенчатым регулированием; погрешность: ±10% | ||||||||
| ≥Ir2×1.2, 120~420мсек，с бесступенчатым регулированием | ||||||||||
| Рекомендуется: 120, 170, 220, 270, 320, 370, 420 мс | ||||||||||
| Предвари- тельное предупре-ждение |
Ток уставки IP(A) Время задержки TP(сек) |
Ir1×(0.82~0.96) с бесступенчатым регулированием; погрешность: ±5% | ||||||||
| Ir1×120% (or 115%), 5~10с | ||||||||||
| Рекомендуется : 10с; погрешность: ±15% | ||||||||||
| Электромаг- нитный тип |
Ток уставки мгновенного срабатывания (kA) | 3,5 | 5,7,5 | 7,5,10 | 7,5,10 | 7,5,10 | 10,15 | 15,20 | ||
| Погрешность ±20% | 7,5 | 10 | 15 | 15,20, | 20,25 | 25 | ||||
| 10,15 | 15,20 | 15,20, | 20,25 | 25,30 | 30,40 | 30,40 | ||||
Являясь китайским производителем и поставщиком воздушных выключателей, наша компания так же предлагает низковольтные выключатели в корпусе для судов, вакуумные выключатели с изоляционным компаундом для наружной установки, высоковольтные вакуумные контакторы, распределительные устройства с выкатными элементами в металлическом корпусе и др.
