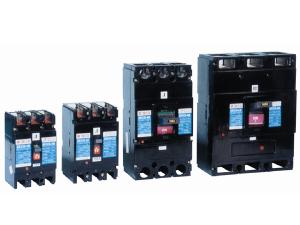

Выключатели серии BBM30 выполнены в пластмассовом корпусе и имеют номинальное напряжение изоляции 800В и подходят для энергосистем АС с номинальным напряжением до 690В, номинальным током от 16 до 630 А и номинальной частотой 50 Гц. Данная продукция осуществляет распределение электроэнергии и защиту электроустановок от возможных повреждений , вызванных перегрузами, короткими замыканиями, недостаточностью напряжения и др. Кроме того, наши выключатели так же подходят для нерегулярных преобразований в системе электропередач и запусков двигателей. Наш продукт обладает такими преимуществами , как компактность размеров, высокая отключающая производительность, отсутствие дуги, устойчивость к вибрациям тд. В соответствии с предельной наибольшей отключающей способностью, выключатели подразделяются на следующие типы: В-тип ( стандартный) J- тип ( относительно высокая отключающая способность) и G-тип (высокая отключающая способность) .
Условия эксплуатации
1. Высота: ≤2,000м
2.Температура окружающей среды: -5℃~+40℃
3. Макс. угол отклонения: 22.5°
4. Степень загрязнения: 3
5. Категория импульсных выдерживаемых напряжений: Ⅲ-я категория
6. Данное оборудование используется в местах, с отсутствием осадков (дождь или снег), взрывоопасных и коррозийных газов и веществ,а так же пыли, способной нанести вред системе изоляции.
Технические параметры
| Модель | BBM30-100W | BBM30-225W | BBM30-400W | BBM30-630W | |||||||||
| Параметры |  |
 |
 |
 |
|||||||||
| Длительный номинальный ток | Iu (A) | 100 | 225 | 400 | 630 | ||||||||
| Номинальный ток T=40ºC | In (A) | 16, 20, 32, 40, 50, 63, 80, 100 | 100, 125, 160, 180, 200, 225 | 250, 315, 350, 400 | 400, 500, 630 | ||||||||
| Число полюсов | 3, 4 | 3, 4 | 3, 4 | 3, 4 | |||||||||
| Номинальное напряжение по изоляции | Ui (В) | 800 | 800 | 800 | 800 | ||||||||
| Максимальное рабочее напряжение | Ue(В) | 690 | 690 | 690 | 690 | ||||||||
| Количество операций | |
Под напряжением 1500; без напряжения 8500 |
Под напряжением 1000; без напряжения 7000 | Под напряжением 1000; без напряжения 4000 | Под напряжением 1000; без напряжения 4000 | ||||||||
| Уровень отключающей способности | B | J | G | B | J | G | B | J | G | B | J | G | |
| Отключающая способность AC400В | Icu(kA) | 35 | 50 | 80 | 35 | 50 | 80 | 50 | 65 | 100 | 50 | 65 | 100 |
| Ics(kA) | 25 | 35 | 50 | 25 | 35 | 50 | 35 | 42 | 65 | 35 | 42 | 65 | |
| Отключающая способность AC690В | Icu(kA) | -- | -- | 20 | -- | -- | 20 | -- | -- | 20 | -- | -- | 20 |
| Ics(kA) | -- | -- | 10 | -- | -- | 10 | -- | -- | 10 | -- | -- | 10 | |
| Категория использования | A | A | A | A | |||||||||
| Габариты 3 полюса (мм) | дл | 155 | 155(155) | 165 | 165(165) | 257(257) | 275(275) | ||||||
| шир | 90 | 90(120) | 105 | 105(140) | 139(183.5) | 210(280) | |||||||
| выс | 86 | 104(104) | 110 | 127(127) | 155(155) | 155(155) | |||||||
| Вес | кг | 1.4 | 1.7 | 2.3 | 2.8 | 6.6 | 10.5 | ||||||
Наша компания является китайским производителем и поставщиком выключателей в пластмассовом корпусе. Мы так же предлагаем вакуумные выключатели (встроенный трансформатор) для наружной установки воздушные выключатели, низковольтные распределительные устройства с выкатными элементами, высоковольтные вакуумные контакторы и др.
Контекстные слова
Выключатель в пластмассовом корпусе | Выключатель в литом корпусе
