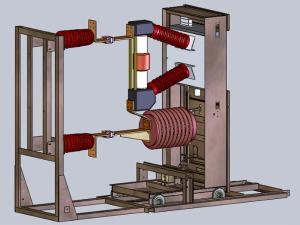

Однополюсные выключатели для внутренней установки ZN12-27.5B/2500-31.5 разработаны на основе технологий производства выключателей 3AF , произведенных в 1983 году немецкой компанией Siemens. Номинальный ток устройства составляет 2,500А, номинальный ток отключения при коротком замыкании – 31.5 КА, ток замыкания конденсаторной батареи -630А, механическая долговечность составляет 30,000раз.
Данный продукт явился первым оборудованием местного производства для электрифицированных железных дорог и был впервые запущен в эксплуатацию в 1990 году в Пекине на железнодорожном участке Чанву. На сегодняшний день наша продукция успешно эксплуатируется на многочисленных железнодорожных объектах внутри страны, ключая Пекин-Шидзячжуан, Ухань-Гуанчжоу, Пекин-Чиньхуандао, Шидзячжуан-Тайюань, Баоту-Сиань ,Баодзи-Ланьчжоу, Гуичжоу-Гуанси, Фучжоу-Сямэнь. Кроме того, наше оборудование востребовано на крупнейших железнодорожных станциях городов Пекина, Шанхая, Тайюаня, Чженчжоу, Ухани, Ланьчжоу, Сиань, Ченду, Куньмина, Нанькина и Гуанчжоу.
Технические параметры
| Параметры | единицы | показатель |
| Номинальное напряжение | kВ | 27.5 |
| Макс. напряжение | kВ | 31.5 |
| Номинальный ток | A | 1,250 1,600 2,000 2,500 |
| номинальный ток отключения при коротком замыкании | kA | 25 31.5 |
| Ток динамической стойкости (пик) | kA | 63 80 |
| Ток термической стойкости 4 сек | kA | 25 31.5 |
| Ток замыкания при коротком замыкании (пик) | A | 63 80 |
| Номинальное количество отключений при коротком замыкании | раз | 20 |
| Номинальный ток замыкания конденсаторной батареи | A | 630 |
| Номинальная рабочая последовательность | O-0.3сек-co-180сек-co | |
| Номинальное импульсное выдерживаемое напряжение при ударах молнии (полный период) | kВ | 185 (218) |
| Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1мин) | kВ | 80 (95) |
| Время замыкания | сек | ≤0.09 |
| Время размыкания | сек | ≤0.08 |
| Механическая долговечность | раз | 10,000 |
| Число отключений номинального тока | раз | 10,000 |
| Мощность аккумулятора | Вт | 275 |
| Номинальное напряжение аккумулятора | В | 110 220 |
| Время аккумулирования | сек | 15 |
| Номинальное напряжение электромагнита включения | В | 110 220 |
| Номинальное напряжение электромагнита выключения | В | 110 220 |
| Номинальный ток расцепителя максимального тока | A | 5 |
| Номинальный ток вспомогательного выключателя | A | AC 10 DC 5 |
Являясь профессиональным производителем и поставщиком однополюсных выключателей для внутренней установки, компания ВВЕ так же предлагает распределительные устройства с элегазовой изоляцией в металлической коробке, высоковольтные вакуумные контакторы, вакуумные выключатели для наружной установки, низковольтные распределительные устройства с выкатными элементами и др.
