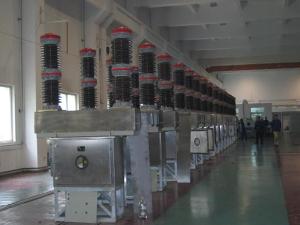

Двухполюсный вакуумный выключатель с одной фазой для наружной установки ZW2-27.5(55)/T1250-2500/25-31.5 разработан на основе технологий производства выключателей серии 3AF от немецкой компании Siemens в 1983. Максимальный номинальный ток составляет 2,500А , а ток короткого замыкания достигает 32.5КА. Механическая долговечность оборудования составляет до 10,000 раз.
Данный продукт является первым двухполюсным вакуумным выключателем местного производства для электрифицированных железных дорог, который явился достойной альтернативой оборудованию данного направления от японской компании Meidensha. Данный продукт был впервые запущен в эксплуатацию на электрических подстанциях железных дорог в городе Тайюань в 1993 году. На сегодняшний день наши выключатели используются на крупнейших железнодорожных объектах и транспортных узлах угольной промышленности , включая Хоума-Юешань, Датун-Циньхуандао, Ланьчжоу-Хиньдзян, Ченьань-Схаофейдань, Саньсинь, Шуохуанг, Чжуньдун, и др. Наша продукция успешно эксплуатируется железнодорожными станциями г Пекина, Тайюаня, Хоххота и Урумчи.
Технические параметры
| Параметры | единицы | показатель | ||
| Номинальное напряжение | kВ | 27.5 | ||
| Максимальное напряжение | kВ | 31.5 | ||
| Номинальный уровень изоляции | Импульсное выдерживаемое напряжение при ударах молнии | Между разомкнутыми контактами | kВ | 185 |
| Фаза-земля | 185 | |||
| Номинальное выдерживаемое напряжение промышленной частоты | Между разомкнутыми контактами | 80 | ||
| Фаза-земля | 80 | |||
| Номинальная частота | Гц | 50 | ||
| Номинальный ток | A | 1600 | ||
| Номинальный ток отключения при коротком замыкании | kA | 25～31.5 | ||
| Ток замыкания при коротком замыкании (пик) | kA | 80 | ||
| Ток термической стойкости 3 сек | kA | 25～31.5 | ||
| Номинальная рабочая последовательность | O-0.3сек-CO-180сек-CO | |||
| Номинальное количество отключений при коротком замыкании | раз | 20 | ||
| Номинальное напряжение замыкающей и размыкающей катушки | В | DC 220 110 | ||
| Номинальный ток замыкающей и размыкающей катушки | A | DC 0.91 1.9 | ||
| Мощность аккумулятора | Вт | 275 | ||
| Напряжение аккумулятора | В | ∽220 110 | ||
| Время аккумулирования (макс) | сек | 15 | ||
| Номинальный ток вспомогательного выключателя | A | AC10 DC5 | ||
| Номинальное количество отключений рабочего тока | раз | 10000 | ||
| Механическая долговечность | раз | 10000 | ||
Компания BBE является опытным китайским производителем и поставщиком двухполюсных однофазных вакуумных выключателей для наружной установки. Помимо оборудования для железнодорожных электрических сетей, мы так же предлагаем высоковольтные вакуумные контакторы, распределительные устройства с элегазовой изоляцией, распределительные устройства с выкатными элементами в металлическом корпусе и др.
