Рабочие условия

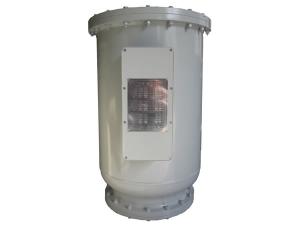

Изолированный трансформатор тока для помещений с наполняющим изоляционным газом SF6 может использоваться при температуре окружающей среды от -25 ℃ до 40 ℃. Трансформатор должен быть установлен в месте, защищенном от вибраций, ударов, и толчков.
Технические параметры
Номинальный уровень изоляции: 126/185/450 кВ
Номинальный ток первичной обмотки: 2 × 200, 2 × 300, 2 × 400, 2 × 500, 2 × 600, 2 × 750, 2 × 1000;
Номинальный ток вторичной обмотки: 5 А;
Коэффициент мощности нагрузки: COSΦ = 0,8 (отстающий)
Комбинация классов точности: 0.2S/0.5/P/P, 0.2/0.5/P/P, 0.2/P/P/P, 0.5/P/P/P
Уровень частичного разряда не более 5 пКл.
В таблице ниже приведены значения параметров класса точности, номинальной нагрузки, номинального кратковременного тока, соответствующего номинальному току:
| Номинальный ток первичной обмотки (A) |Номинальный ток вторичной обмотки (A) | Класс измерений | Класс защиты | |||||||
| Точность | Нагрузка (ВА) | Точность | Нагрузка (ВА) | Точность | Нагрузка (ВА) | Точность | Фактор предельной точности | Нагрузка (ВА) | |
| 2×200/5 | 0.2S | 20 | 0.2 | 20 | 0.5 | 25 | 10P | 10 | 20 |
| 2×300/5 | 0.2S | 20 | 0.2 | 20 | 0.5 | 25 | 10P | 15 | 30 |
| 2×400/5 | 0.2S | 20 | 0.2 | 20 | 0.5 | 25 | 10P или 5P | 15 | 30 |
| 2×500/5 | 0.2S | 25 | 0.2 | 25 | 0.5 | 30 | 10P или 5P | 15 | 40 |
| 2×600/5 | 0.2S | 25 | 0.2 | 25 | 0.5 | 30 | 10P или 5P | 20 | 40 |
| 2×750/5 | 0.2S | 30 | 0.2 | 30 | 0.5 | 40 | 10P или 5P | 20 | 40 |
| 2×1000/5 | 0.2S | 30 | 0.2 | 30 | 0.5 | 40 | 10P или 5P | 20 | 40 |
Замечание: Параметры в таблице приведены для справки, и могут быть изменены в соответствии с конкретными требованиями клиентов.
Номинальное давление (измерение давления при 20 ℃): 0,6 МПа
Настраиваемое давление газа (измерение давления при 20 ℃): 0,5 МПа
Ежегодная утечка изоляционного газа SF6 составляет менее 0,5%
